玻璃钢水箱国标有哪些

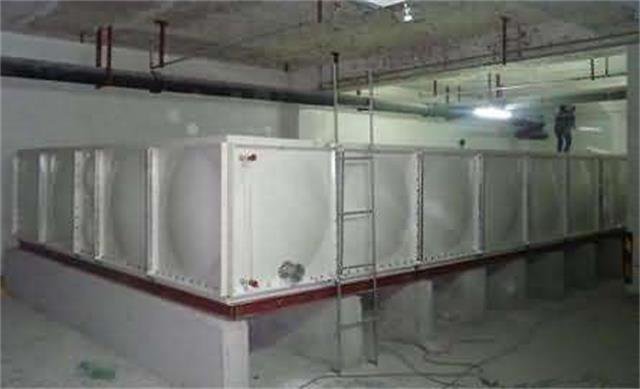

　　一、玻璃钢水箱执行标准

　　中华人民共和国建材行业标准玻璃纤维增强塑料水箱JC658.1-2003

　　二、玻璃钢水箱的原材料要求

　　1、单板材料为适合于玻璃钢水箱生产的不饱和聚酯树脂，树脂的性能指标应符合GB8237的规定，卫生指标符合GB13115规定。

　　2、单板增强材料为无碱无捻玻璃纤维纱及其制品，有关性能符合JC/T277以及JC/T281的规定。

　　3、辅助材料辅助材料所用的交联剂、引发剂、增料等必须符合GB9685中的规定。

　　4、附件材料

　　4.1人孔盖可直接压制或由单板加工而成，如另外制作，所用基体材料必须符合GB8237、GB13115的规定，增强材料应满足JC/T277以及JC/T281的规定4.2密封材料应为无毒，对水质无污染、并能承受使用过程中的温度变化4.3螺栓、螺母应电镀或进行其他表面防腐处理。4.4水箱内部支撑件可为不锈钢，食品级玻璃钢、聚氯乙烯或经过耐腐无毒材料涂装的低碳钢，外部支撑件为电镀低碳钢。4.5水箱底座槽钢应电镀或进行其他表面防腐处理。

　　三、玻璃钢单板材料的技术质量要求

　　1、外观

　　单板内外表面应无下表所列的可见缺陷：可见缺陷说明

　　针孔表面上出现的针孔浸渍不良纤维未被树脂浸透伤痕断裂、裂纹、擦伤

　　外观粗糙尖的凸起或纤维裸露气泡由空气积聚形成的表面鼓泡

　　2、外观尺寸

　　单板外观尺寸极限偏差值不应大于其公称尺寸的0.3%。单板顶出痕凸出不大于0.5mm，凹入不大于1.0mm。

　　3、表面应光滑平整，不允许纤维裸露，不允许有明显气泡。水箱外表面有均匀胶衣层，表面光滑无裂纹，不允许有明显伤痕，色调均匀，外表面缺陷允许修补，但修补后的颜色应保持一致。水箱边缘应整齐，厚度均匀，无分层，加工断面应加封树脂。

　　4、理化性能

　　单板理化性能应符合下表规定：

　　项目性能指标

　　拉伸强度MPa≥160弯曲强度MPa≥100弯曲模量GPa≥7.0巴氏硬度≥160

　　吸收率%≤1.0

　　玻璃纤维含量%≥25
