一、产品简介

龙康半容积式换热器又称半容积式水加热器，产品型号分为 HRV 光面 U 型管束、BHRV 波节 U 型管束，分卧式、立式两种结构，严格按照 CJ/T163‑2015《导流型容积式水加热器和半容积式水加热器》、GB150《钢制压力容器》、GB151《管壳式换热器》、TSG R0004《固定式压力容器安全技术监察规程》进行设计制造。

半容积式换热器把快速换热单元与贮热水罐有机结合，热媒（饱和蒸汽、高温热媒水）在 U 型管束内部流动，通过管壁把热量传递给壳程冷水；经过加热后的热水送入贮罐，设备贮热比≥0.95，罐内基本无冷水滞水区，容积利用率高，贮备 10‑20 分钟设计小时耗热量的热水量，高峰用水时刻可稳定输出足量热水，解决传统容积式换热器罐内存在大量冷水死区、出水温度波动大的痛点。

壳程（被加热水侧）设计压力 0.6MPa、1.0MPa、1.6MPa；管程蒸汽工况设计压力 0.4MPa，高温热媒水工况最高 1.6MPa；壳程设计温度≤75℃，管程最高设计温度≤151℃。壳体材质可选 Q235B 碳钢、SUS304、SUS316L 不锈钢；换热管束可选紫铜管、不锈钢 U 型管束，分为光面管束与波节强化换热管束。按照行业标准，半容积式换热器壳体设置检修人孔，配套安全阀、压力表、温度计、温控接口、冷热进出水、热媒进出口、排污泄水口。 湖北、咸宁医院、酒店、产业园集中热水工程项目，可提供热力计算、选型核算、图纸深化、生产供货、现场技术对接一站式服务。

二、产品核心特点

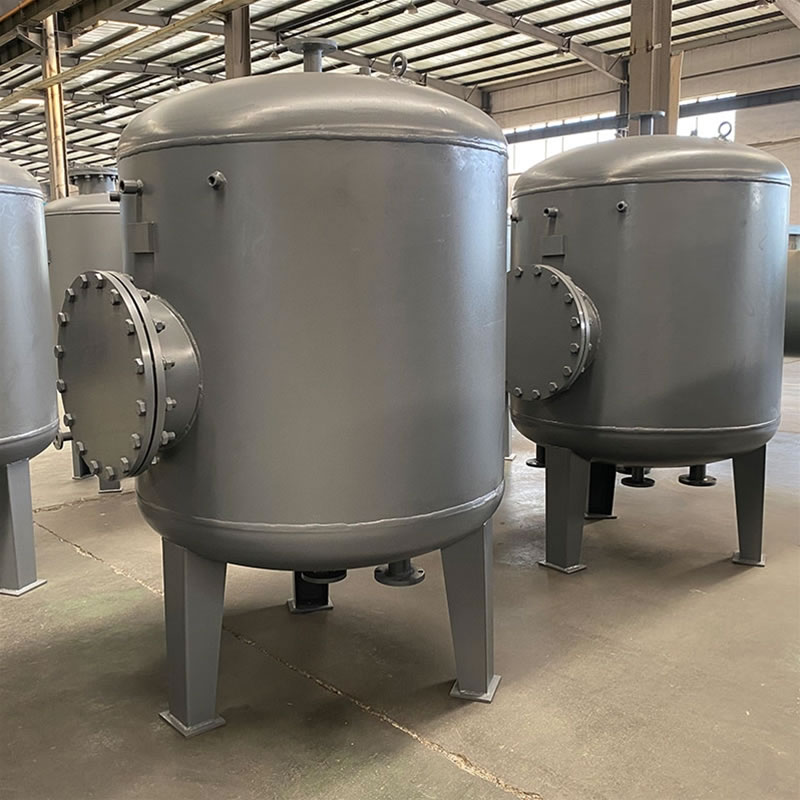

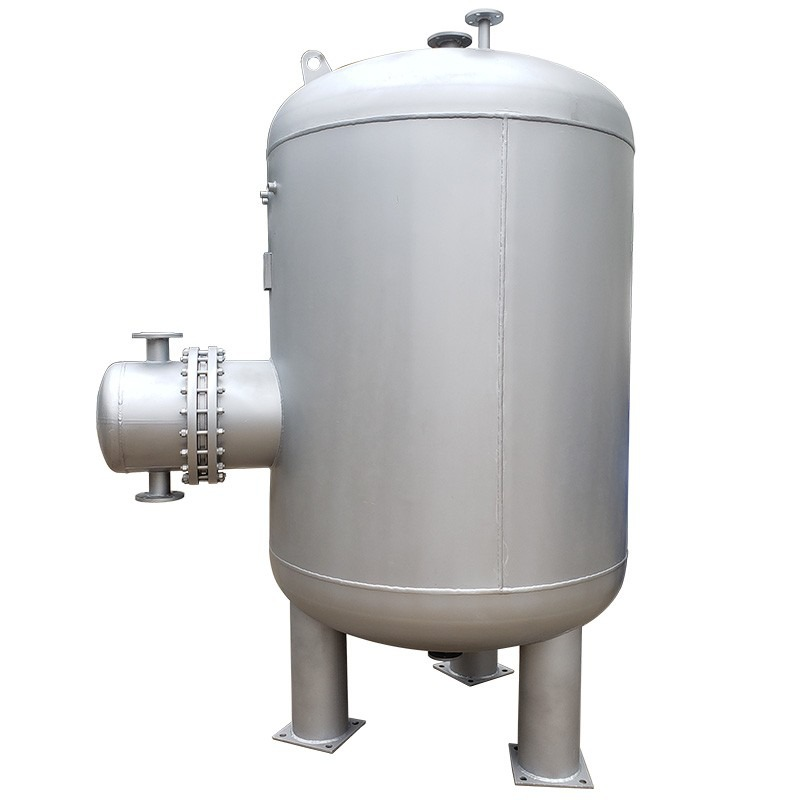

1. 换热单元与贮罐一体化，无冷水滞水区，供水稳定 区别于导流型容积式换热器，半容积式换热器加热单元相对独立，被加热水充分换热后再进入贮罐，罐内贮存介质全部为热水，几乎不存在冷水死区，贮热比≥0.95，出水温度稳定，适合瞬时用水负荷大的建筑热水系统；设备贮存 10‑20min 小时耗热量热水，用水高峰缓冲能力强，即使用水流量剧烈波动，依然保障出水温度稳定，特别适合医院这类对热水安全性、水温稳定性要求高的项目。 ‑ 卧式半容积式换热器 HRV‑01/BHRV‑01：整机高度低，适配机房层高不足、设备间净空受限场景； ‑ 立式半容积式换热器 HRV‑02/BHRV‑02：占地面积小，充分利用竖向空间，节约机房平面面积。 椭圆形封头模压一体成型，筒体、管箱全自动焊接，整机满足压力容器承压运行全部要求。
2. 光面 U 型、波节 U 型两种换热管束可选，换热效率高 ‑ HRV 光面 U 型管束：工艺成熟可靠，便于检修清洗，适合水质较好常规生活热水工况； ‑ BHRV 波节 U 型管束：管壁波节结构扰动介质流动，传热系数大幅提升，汽水换热凝结水温度更低，热媒余热回收充分，节能效果突出，适合热媒负荷大、换热量高的项目，管束加工满足 CJ/T163‑2015 波节管壁厚减薄、波峰波距相关技术指标。 管束材质可选紫铜、不锈钢，适配普通自来水、腐蚀性较高水质工况。卧式机型管束可从管箱侧整体抽出，方便后期检修清洗除垢。
3. 壳体材质多样，接口配置齐全，符合热水系统规范 壳体可选用碳钢、SUS304、SUS316L 不锈钢；壳程走生活饮用水时，壳体、接管、垫片全部满足涉水安全标准。设备标配人孔、安全阀接管、压力表、温度计、温包接口、冷水进水、热水出水、热媒进出口、排污泄水口；预留自动温控阀安装接口，可配套温度调节阀自动调节热媒流量，把出水温度控制在设定温度 ±5℃以内。接管口径、方位、总容积、换热面积，均可根据热力计算非标定制。
4. 严格压力容器制造检验，交付完整技术资料 由持证压力容器焊工完成焊接；壳体 A/B 类承压焊缝按 JB/T4730 开展无损检测；U 型换热管对接焊缝执行通球试验、逐根液压试验；壳程、管程分别按 1.25 倍设计压力做液压耐压试验。碳钢壳体除锈防腐；不锈钢壳体焊缝做酸洗钝化。出厂提供压力容器质量证明书、监检证书、水压试验记录、设备安装图纸，满足建筑热水项目竣工验收要求。
5. 配套组件完善，适配机房工况，支持非标定制 可配套聚氨酯保温层加金属外护板；配套设备支座、温控阀组件；换热面积、罐体总容积、管壳程压力等级、接管方位均可按热力计算结果定制；湖北咸宁热水项目，可结合热源条件提供整套热水设备方案。

三、规格参数

型号释义：HRV‑光面管束半容积式；BHRV‑波节管束半容积式；01 卧式；02 立式；单位 m³；括号（管程压力 / 壳程压力 MPa）

半容积式换热器常用参考规格

型号	结构形式	总容积 m³	壳程设计压力 MPa	管程设计压力 MPa	管束类型
HRV‑01‑2.0S	卧式半容积	2.0	0.6	0.4	光面 U 型
HRV‑02‑3.0S	立式半容积	3.0	1.0	0.4	光面 U 型
BHRV‑01‑4.5S	卧式半容积	4.5	1.0	0.4	波节 U 型
HRV‑01‑3.0	卧式半容积	3.0	1.0	1.0	光面 U 型
HRV‑02‑5.0	立式半容积	5.0	1.6	1.6	光面 U 型
BHRV‑01‑5.0	卧式半容积	5.0	1.6	1.6	波节 U 型
BHRV‑02‑8.0	立式半容积	8.0	1.6	1.6	波节 U 型

备注：上表为 CJ/T163‑2015 标准常用规格，换热面积、容积、压力等级全部支持非标定制。

基础技术参数汇总

1. 执行标准：CJ/T163‑2015，GB150，GB151，TSG R0004；
2. 产品型号：HRV 光面管束、BHRV 波节管束；分卧式 01、立式 02；
3. 介质：壳程‑生活热水；管程‑饱和蒸汽 / 高温热媒水；
4. 壳程设计压力：0.6、1.0、1.6MPa；壳程设计温度 ≤75℃；
5. 管程：蒸汽工况 0.4MPa；热媒水工况最高 1.6MPa；管程温度 ≤151℃；
6. 贮热比：≥0.95；贮备热水时间：10‑20min 设计小时耗热量；
7. 法兰标准：JB/T81‑94，HG/T20592；
8. 水压试验：壳程、管程分别 1.25 倍设计压力液压试验。

四、制造工艺

1. 板材管材下料：壳体钢板、U 型换热管数控切割下料；换热管坡口采用机械加工，保证对口精度。
2. 筒体卷制与封头成型：卷板设备卷制筒体，控制筒体圆度，对接错边量控制在板厚 10% 以内；椭圆形封头模压一体成型。
3. 筒体、管箱组对焊接：筒体、封头、管箱组对装配；筒体封头环缝全自动焊接；U 型换热管和管板采用胀焊结合工艺，保障换热管与管板连接密封性能。
4. 管束加工检验：U 型管束弯制成型；换热管对接焊缝做通球检查，逐根液压试验；对接接头按标准比例射线探伤。
5. 开孔接管与人孔装配：壳体开孔焊接各个工艺接管，按标准配置检修人孔；开孔超出规范要求加装补强圈。
6. 焊缝无损检测：壳体 A/B 类承压焊缝按 JB/T4730 做无损探伤，排查气孔、夹渣、裂纹缺陷。
7. 壳程、管程分别液压试验：壳程、管程分别按 1.25 倍设计压力进行液压试验，保压合格后排空吹干罐内。
8. 防腐清理封装出厂：碳钢壳体除锈防腐；不锈钢壳体焊缝酸洗钝化；封闭全部管口，装配铭牌、支座，防护包装出厂。

五、运输要求

1. 吊装作业：整机吊装只允许吊装设备支座吊耳，严禁直接吊拉接管、管箱法兰、人孔法兰，防止接管变形、焊缝开裂。
2. 防护包装：法兰、人孔、仪表接口使用盖板封堵；筒体缠绕保护膜，接管尖角加装硬质护角，保护法兰密封面不受磕碰损伤。
3. 运输摆放：平板车运输，设备捆扎牢固；卧式设备水平摆放，立式设备优先直立放置，严禁挤压接管与管箱部位。
4. 卸货作业：吊机或者叉车轻吊轻放，落地地面坚实平整，严禁抛掷撞击筒体、管箱。
5. 到货验收：核对型号、容积、压力等级；检查筒体焊缝、法兰有无磕碰损伤；核对材质证明、压力容器监检、水压试验记录；出现损坏第一时间拍照反馈厂家。

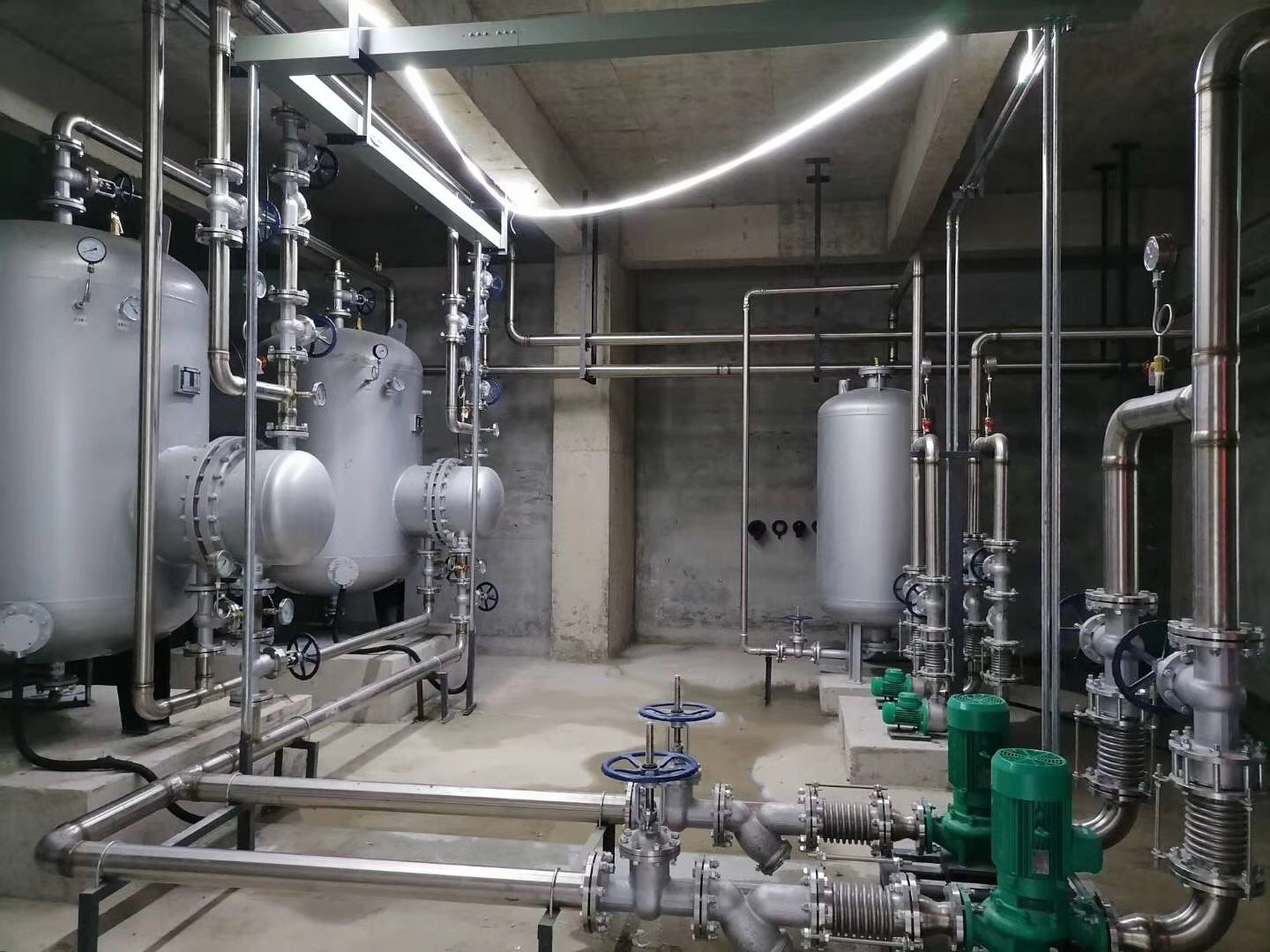

六、使用场所与应用范围

龙康半容积式换热器（半容积式水加热器）适合用水瞬时负荷大，对出水水温稳定性要求高的集中热水系统，典型工程使用场所：

1. 医院、疗养院热水机房场所 医院住院楼、疗养院热水机房，对热水供水连续性、水温稳定、水质安全等级要求高，半容积式换热器罐内无冷水死区，是医院建筑热水系统优选换热贮热设备。
2. 酒店宾馆、度假村热水机房场所 酒店客房集中生活热水，早晚用水高峰流量波动剧烈，依靠设备自带贮热容积缓冲高峰负荷，保障大量客房同时用水时出水温度稳定。
3. 学校宿舍、产业园公共建筑机房场所 学校宿舍、产业园办公楼，短时间集中用水，热媒采用厂区蒸汽或者高温热水，制备生活热水。
4. 住宅小区换热站场所 小区热力换热站，市政高温热媒水作为热源，制备居民生活热水，应对早晚居民用水高峰。
5. 工厂企业工艺及生活热水机房场所 工矿企业员工洗浴、工艺清洗热水系统；水质腐蚀性较高工况选用不锈钢壳体 + 不锈钢管束。

选型参考：瞬时用水负荷大、要求罐内少冷水区优先选用半容积式换热器；机房层高不足选用卧式 HRV‑01/BHRV‑01；机房平面紧张选用立式 HRV‑02/BHRV‑02；蒸汽热源选用管程 0.4MPa 配置，高温热水热源选用管程 1.0‑1.6MPa；湖北、咸宁热水项目支持热力计算选型、非标定制。

七、使用说明

1. 初次投运调试：设备就位管路全部连接完成，壳程、管程水压试验合格；完成罐内冲洗；安全阀、压力表、温控阀全部安装就位，方可投入系统运行。
2. 系统运行逻辑：热媒（蒸汽 / 高温热水）进入 U 型管束管程，热量传递给壳程冷水；冷水充分加热后进入贮罐贮存；用水高峰稳定向外输出热水；温控阀根据出水温度自动调节热媒输入流量，维持出水温度稳定。卧式机型管束可抽出，便于后期维护清洗。
3. 排污操作：定期开启底部排污泄水口，排出壳程泥沙、水垢沉积物；水质硬度高工况缩短排污周期。
4. 安全附件检查：安全阀整定压力不得超过壳体设计压力；定期核查压力表读数。
5. 保温版本使用：带聚氨酯保温的设备，禁止硬物戳破外护板，避免保温受潮增大热损耗。

八、注意事项

安装注意事项

1. 半容积式换热器属于压力容器，安装于硬化平整混凝土基础，支座全部均匀受力，禁止单边悬空；按照属地特种设备监管要求完成安装报备。
2. 法兰垫片匹配介质；生活热水系统使用食品级垫片；管路对接严禁强行拉扯对口，不给筒体、管箱施加额外外力，避免焊缝渗漏。
3. 安全阀、压力表、温度计、温控阀接口严格按图纸就位，安全阀泄放口必须引至安全区域，安全阀与壳体之间严禁加装阀门。
4. 卧式设备管箱侧预留管束抽芯检修空间；设备就位后，禁止筒体、封头上随意焊接开孔，破坏承压结构。

使用注意事项

1. 严格按照铭牌设计压力、温度运行，严禁壳程、管程超压、超温使用。
2. 水质硬度较高工况，建议配套水质软化预处理，减少管束结垢，维持换热效率。
3. 进入罐内检修，必须壳程、管程全部泄压，排空介质，通风置换，严格执行有限空间作业安全规范。

维护保养注意事项

1. 日常巡检：巡检焊缝、法兰、管箱法兰有无渗漏；压力表读数正常，安全阀无泄漏。
2. 定期排污：每周开启底部排污阀排污；水质硬度高项目增加排污频次。
3. 密封件维护：法兰垫片每 12 个月检查，出现硬化、渗水及时更换。
4. 年度检修：打开人孔检查壳程内部；卧式机型必要时抽出 U 型管束，清理水垢；校验压力表、安全阀。
5. 长期停机维护：系统停机泄压，排空壳程、管程介质，清理罐内；封闭所有管口，做好防尘防腐防护。

九、安装与维护

安装

1. 基础施工：制作硬化混凝土基础，基础承载力满足设备满水总重量，基础水平误差≤2mm/m；卧式设备管箱一侧预留管束抽芯检修空间。
2. 罐体就位：吊装落位，校正水平，支座垫实，全部支座均匀受力，无悬空支座。
3. 管路与仪表安装：法兰装配匹配密封垫片，管路对中，不强行硬拉对口；安全阀、压力表、温度计、温控阀、排污管路按图纸就位，安全阀泄放口引至安全区域。
4. 保温施工（选配）：壳程、管程水压试验全部合格后，包覆聚氨酯保温层与金属外护板。
5. 水压试漏调试：分别完成壳程、管程水压试验，确认焊缝、法兰全部位置无渗漏。
6. 压力容器设备，按属地监管要求完成安装报备手续。

维护

1. 日常巡检：筒体、管箱法兰无渗漏；压力表、安全阀工作状态正常。
2. 定期排污：定期开启底部排污阀，排出壳程沉淀泥沙水垢。
3. 密封件更换：法兰垫片出现老化渗水及时更换。
4. 年度检修清洗：打开人孔，卧式机型可抽出管束，清理水垢污垢；校验安全附件。
5. 长期停机：壳程、管程泄压排空介质，清理内部，封闭各个管口，做好防尘防腐防护。
