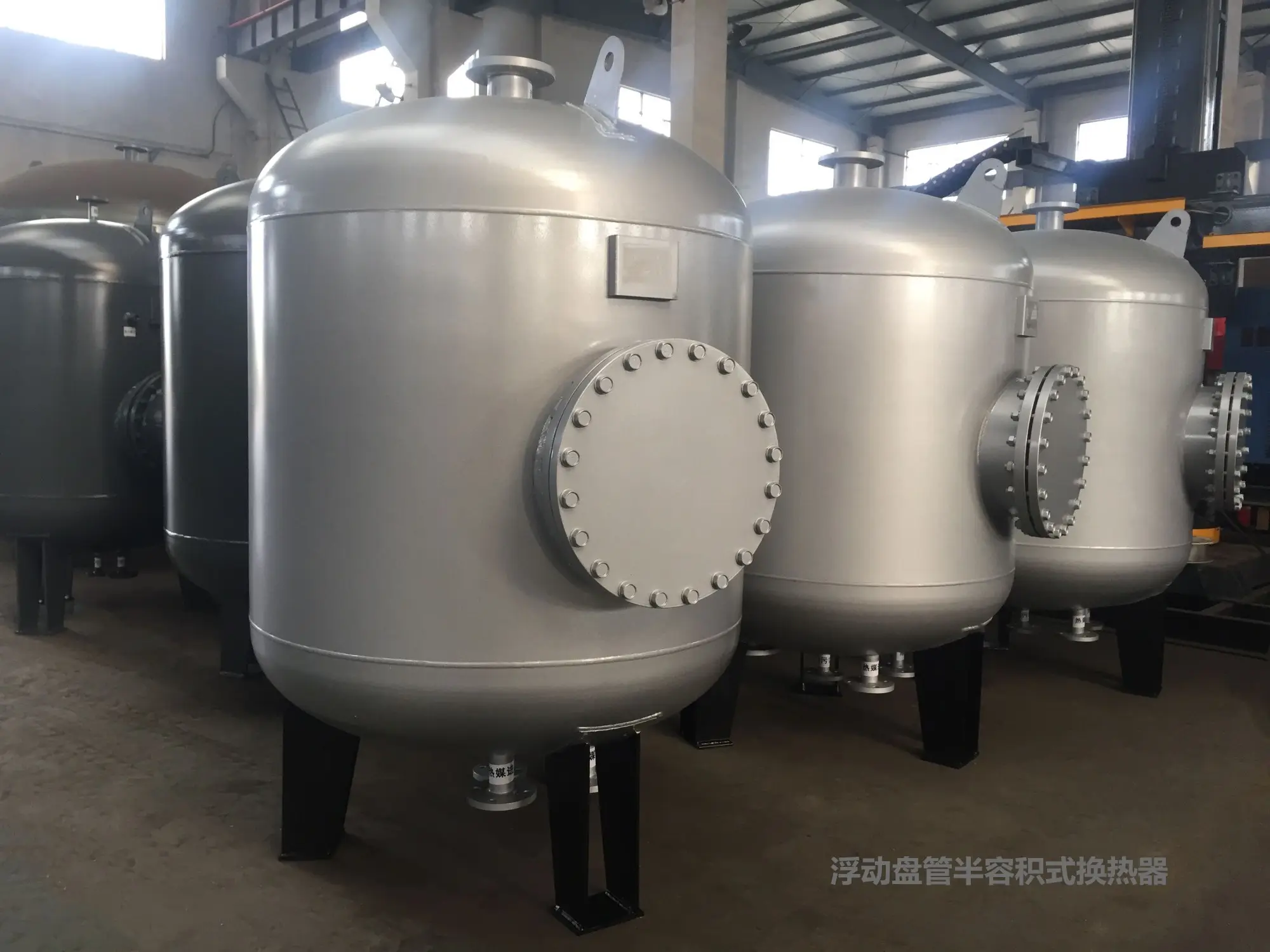

一、产品简介

龙康容积式换热器（也叫容积式水加热器）分为导流型容积式水加热器、半容积式水加热器两大品类，型号包含 RV/BRV 导流型、HRV/BHRV 半容积式，有立式、卧式两种结构，严格按照 CJ/T163‑2015《导流型容积式水加热器和半容积式水加热器》、GB150《钢制压力容器》、GB151《管壳式换热器》、TSG R0004《固定式压力容器安全技术监察规程》进行设计、制造与检验全国标准信…。

设备内置 U 型换热管束，分为光面 U 型管束、波节 U 型管束，支持汽‑水换热、水‑水换热；热媒采用饱和蒸汽或者高温热媒水，把壳程内冷水加热，罐体同时具备热水贮存功能。导流型依靠内部导流装置优化水流组织，减少罐内冷水死区；半容积式换热效率更高，贮热比更高，出水水温稳定。

壳程设计压力 0.6MPa、1.0MPa、1.6MPa；管程蒸汽工况设计压力 0.4MPa，热媒水工况最高 1.6MPa；壳程设计温度≤75℃，管程最高设计温度≤151℃。壳体可选用 Q235B 碳钢、SUS304、SUS316L 不锈钢；换热管束可选紫铜管、不锈钢管。设备标配安全阀、压力表、温度计、冷水进水、热水出水、热媒进出口、排污接口；半容积式按规范设置检修人孔。 湖北、咸宁酒店、医院、产业园集中热水工程项目，可提供热力计算、选型核算、图纸深化、生产供货、现场技术对接一站式服务。

二、产品核心特点

1. 导流型、半容积式两大系列，立式卧式适配机房条件 ‑ 导流型容积式水加热器（RV/BRV）：配置内部导流装置，引导被加热水流，减少罐内滞水死区，贮热比≥0.85，适合用水波动较大，需要较大热水贮存容积的热水系统； ‑ 半容积式水加热器（HRV/BHRV）：换热能力强，贮热比≥0.95，几乎无冷水区，瞬时供热水量大，适合用水负荷集中的建筑热水系统。

卧式容积式换热器整机高度低，适合机房层高受限；立式容积式换热器占地面积小，节约机房平面空间。椭圆形封头模压一体成型，筒体与管箱采用全自动焊接工艺，作为压力容器整机满足承压运行要求。

2. 光面管束、波节管束可选，换热性能优异 ‑ 光面 U 型管束：结构成熟可靠，加工维护简单，适用于常规水质工况； ‑ 波节 U 型管束：管壁波节结构强化扰动，传热系数大幅提升，换热效率更高，适合换热负荷大的项目，管束加工满足 CJ/T163‑2015 对波峰、波距、壁厚减薄量的技术要求。

管束材质可选紫铜管、不锈钢管，适配不同水质，降低结垢倾向，延长设备使用周期。

3. 壳体多材质配置，接口齐全，满足热水系统规范 壳体材质可选碳钢、SUS304、SUS316L 不锈钢；壳程为生活饮用水工况，壳体及接管全部满足涉水安全要求。罐体集成安全阀接管、温度表、压力表、冷水进水、热水出水、热媒进出口、排污泄水口；半容积式产品按标准配置壳程检修人孔。接管方位、换热面积、总容积均可根据热力计算非标定制。设备热媒入口预留温控装置安装接口，可配套自动温控阀，稳定控制出水温度。
4. 严格压力容器制造检验，全套出厂技术文件 设备由持证压力容器焊工施焊；A/B 类焊接接头按 JB/T4730 做无损检测；换热管对接焊缝做通球、液压试验；整机按 1.25 倍设计压力分别对壳程、管程开展液压试验。碳钢壳体完成除锈防腐；不锈钢壳体焊缝酸洗钝化。出厂附带压力容器质量证明书、监检证书、水压试验报告、安装图纸，满足建筑热水项目竣工验收要求。
5. 配套完善，适配机房系统，支持非标定制 可配套聚氨酯保温及金属外护板；配套支座、温控组件；换热面积、总容积、管壳程压力等级、接管方位均可按热力计算结果定制；湖北咸宁热水项目可结合热源条件做整套热水设备方案。

三、规格参数

型号释义：RV‑光面导流型；BRV‑波节管导流型；HRV‑光面半容积式；BHRV‑波节管半容积式；01 卧式、03 卧式；02 立式、04 立式；单位 m³；括号内（管程压力 / 壳程压力 MPa）

容积式换热器常用参考规格

型号	结构形式	总容积 m³	壳程设计压力 MPa	管程设计压力 MPa	管束类型
RV‑03‑1.5S	卧式导流型	1.5	0.6	0.4	光面 U 型
RV‑04‑3.0S	立式导流型	3.0	1.0	0.4	光面 U 型
BRV‑03‑4.5S	卧式导流型	4.5	1.0	0.4	波节 U 型
HRV‑01‑2.0	卧式半容积式	2.0	1.0	1.0	光面 U 型
HRV‑02‑3.0	立式半容积式	3.0	1.6	1.6	光面 U 型
BHRV‑01‑5.0	卧式半容积式	5.0	1.6	1.6	波节 U 型
BHRV‑02‑8.0	立式半容积式	8.0	1.6	1.6	波节 U 型

备注：上表为 CJ/T163‑2015 标准常用规格，换热面积、容积、压力等级全部支持非标定制。

基础技术参数汇总

1. 执行标准：CJ/T163‑2015，GB150，GB151，TSG R0004；
2. 类型：导流型容积式、半容积式；立式、卧式；光面 U 型、波节 U 型管束；
3. 壳程介质：生活热水；管程热媒：饱和蒸汽 / 高温热媒水；
4. 壳程设计压力：0.6、1.0、1.6MPa；壳程设计温度≤75℃；
5. 管程：蒸汽工况 0.4MPa；热媒水工况最高 1.6MPa；管程温度≤151℃；
6. 贮热比：导流型≥0.85；半容积式≥0.95；
7. 法兰标准：JB/T81‑94，HG/T20592；
8. 试验要求：壳程、管程分别做 1.25 倍设计压力液压试验。

四、制造工艺

1. 板材、管材下料：壳体钢板、换热 U 型管数控切割下料；换热管坡口机械加工，保证对口精度。
2. 筒体卷制与封头成型：筒体卷板成型，控制筒体圆度，对接错边量控制在板厚 10% 以内；椭圆形封头模压一体成型。
3. 管箱、筒体组对焊接：筒体、封头、管箱组对；筒体‑封头环缝采用全自动焊接；换热管与管板按 GB151 工艺胀焊结合。
4. 管束加工与检验：U 型管束弯制；换热管对接焊缝做通球检查，逐根液压试验；对接接头按标准比例射线探伤。
5. 开孔接管、导流件装配：壳体开孔焊接各工艺接管；导流型产品装配内部导流装置；半容积式装配人孔组件；开孔超规范配置补强圈。
6. 焊缝无损检测：壳体 A/B 类焊缝按 JB/T4730 做无损探伤，排查气孔、夹渣、裂纹缺陷。
7. 壳程、管程分别液压试验：壳程、管程分别按 1.25 倍设计压力做液压试验，保压合格后排空吹干内部。
8. 防腐清理、封装出厂：碳钢壳体除锈防腐；不锈钢壳体焊缝酸洗钝化；封闭全部管口，装配铭牌、支座，防护包装出厂。

五、运输要求

1. 吊装作业：整机吊装只允许吊装设备支座吊耳，严禁直接吊拉接管、管箱法兰、人孔法兰，防止接管变形、焊缝开裂。
2. 防护包装：法兰、人孔、仪表接口使用盖板封堵；筒体缠绕保护膜，接管尖角加装硬质护角，保护法兰密封面。
3. 运输摆放：平板车运输，设备捆扎牢固；卧式设备水平摆放，立式尽量直立放置，禁止挤压接管、管箱部位。
4. 卸货作业：吊机或叉车轻吊轻放，落地地面坚实平整，严禁抛掷撞击筒体、管箱。
5. 到货验收：核对型号、容积、压力等级；检查筒体焊缝、法兰有无磕碰损伤；核对材质证明、压力容器监检、水压试验记录；发现损坏第一时间拍照反馈厂家。

六、使用场所与应用范围

龙康容积式换热器（水加热器）是建筑集中热水系统核心换热贮热设备，典型工程使用场所：

1. 酒店宾馆热水机房场所 酒店、度假村集中生活热水系统，用水负荷波动大，导流型容积式换热器贮存热水，满足高峰用水；半容积式适合瞬时用水量大的客房热水系统。
2. 医院、疗养院热水机房场所 医院住院楼、疗养院生活热水供应，对出水水温稳定、热水供应连续性要求高，压力容器型容积式换热器保障全天候稳定供热水。
3. 学校、产业园公共建筑机房场所 学校宿舍、产业园办公楼集中热水项目，以蒸汽或者厂区高温热水作为热媒，制备生活热水。
4. 住宅小区换热站场所 小区热力换热站，利用市政高温热媒水，通过容积式换热器制备生活热水，供整个小区居民使用。
5. 工厂工业工艺热水机房场所 工矿企业，用于员工洗浴、工艺清洗热水制备；水质腐蚀性较高工况选用不锈钢壳体 + 不锈钢管束。

选型参考：用水波动大、需要大贮水容积优先导流型；瞬时用水负荷大优先半容积式；机房层高不足选用卧式；机房平面紧张选用立式；热媒蒸汽选管程 0.4MPa 配置，高温热水选管程 1.0‑1.6MPa；湖北、咸宁热水项目支持热力计算选型、非标定制。

七、使用说明

1. 初次投运调试：设备就位管路全部连接完成，壳程、管程完成水压试验合格；完成罐内冲洗；安全阀、压力表、温控阀全部安装就位，再投入系统运行。
2. 系统运行逻辑：热媒（蒸汽 / 高温热水）进入 U 型管束管程，通过管壁把热量传递给壳程冷水；冷水被加热成为生活热水向外供给；导流装置优化水流组织，减少冷水死区；温控阀调节热媒流量，保证出水温度稳定。
3. 排污操作：定期开启底部排污泄水口，排出壳程内泥沙、水垢沉积物；水质硬度高的工况缩短排污周期。
4. 安全附件检查：安全阀整定压力不得超过壳体设计压力；定期核查压力表读数。
5. 保温版本使用：带聚氨酯保温的设备，禁止硬物戳破外护板，避免保温受潮，增加热损耗。

八、注意事项

安装注意事项

1. 容积式换热器属于压力容器，安装在硬化平整混凝土基础，支座全部均匀受力，禁止单边悬空；按照属地特种设备监管要求完成安装报备。
2. 法兰垫片匹配介质；生活热水系统使用食品级垫片；管路对接严禁强行拉扯对口，不给筒体、管箱施加额外外力，避免焊缝渗漏。
3. 安全阀、压力表、温度计、温控阀接口严格按图纸就位，安全阀泄放口必须引至安全区域，安全阀与壳体之间严禁加装阀门。
4. 卧式设备管箱一端预留管束抽芯检修空间；就位之后，禁止筒体、封头上随意焊接开孔，破坏承压结构。

使用注意事项

1. 严格按照铭牌设计压力、温度运行，严禁壳程、管程超压超温。
2. 水质硬度较高工况，建议配套水质软化处理，减少管束结垢，维持换热效率。
3. 设备检修，必须壳程、管程全部泄压，排空介质，通风置换，严格执行有限空间作业安全规范。

维护保养注意事项

1. 日常巡检：巡检焊缝、法兰、管箱法兰有无渗漏；压力表读数正常，安全阀无泄漏。
2. 定期排污：每周开启底部排污阀排污；水质硬度高的项目增加排污频次。
3. 密封件维护：法兰垫片每 12 个月检查，出现硬化、渗水及时更换。
4. 年度检修：打开人孔，检查壳程内部、U 型管束结垢情况；管束结垢需要做化学或者物理清洗；校验压力表、安全阀。
5. 长期停机维护：系统停机泄压，排空壳程、管程介质，清理罐内；封闭所有管口，做好防尘防腐防护。

九、安装与维护

安装

1. 基础施工：制作硬化混凝土基础，基础承载力满足设备满水总重量，基础水平误差≤2mm/m；卧式设备预留管箱抽芯检修空间。
2. 罐体就位：吊装落位，校正水平，支座垫实，全部支座均匀受力，无悬空支座。
3. 管路与仪表安装：法兰装配匹配密封垫片，管路对中，不强行硬拉对口；安全阀、压力表、温度计、温控阀、排污管路按图纸就位，安全阀泄放口引至安全区域。
4. 保温施工（选配）：壳程、管程水压试验全部合格后，包覆聚氨酯保温层与金属外护板。
5. 水压试漏调试：分别对壳程、管程做水压试验，确认焊缝、法兰全部位置无渗漏。
6. 压力容器设备，按属地监管要求完成安装报备手续。

维护

1. 日常巡检：筒体、管箱法兰无渗漏；压力表、安全阀工作状态正常。
2. 定期排污：定期开启底部排污阀，排出壳程沉淀泥沙水垢。
3. 密封件更换：法兰垫片出现老化渗水及时更换。
4. 年度检修清洗：打开人孔检查管束结垢情况，必要时清洗换热管束；校验安全附件。
5. 长期停机：壳程、管程泄压排空介质，清理内部，封闭各个管口，做好防尘防腐防护。
