龙康装配式搪瓷钢板水箱
龙康装配式搪瓷钢板水箱采用Q235钢板冲压成标准板块、经高温烧结搪瓷后现场螺栓组装，执行JC/T658.1标准，与镀锌水箱在箱体结构及装配方式上相同，核心差异在于防腐方式——经高温烧结使板面形成致密釉层，釉层与钢板界面离子互相渗透混合形成厚度约200～300μm的扩散层，大幅提高搪瓷面附着强度，瓷面光滑易清洗、耐酸耐碱耐腐蚀。产品内部配置专用加强板与不锈钢拉筋，搭配底部10#槽钢承重底架与内部搪瓷补强板，整体受力均匀，具备良好的抗震抗压性能，长期使用不变形、不松动；板块中部呈凹弧度提高承压能力，四周设凹缘使组装无需角连接件。板块拼接缝隙采用高品质专用橡胶条密封防护并配高强度螺栓紧固，不漏不渗；储存热水时改用耐热胶条。瓷面洁白光滑、无毒无析出，不滋生细菌、不产生铁锈杂质，长期储水水质稳定，符合二次供水卫生标准。储水容积1.0～1000m³（可达2000m³、高度可达6m），贮水温度以4～65℃为宜，可根据用户需要定制。产品广泛应用于工业与民用建筑给水、暖通、消防系统，宾馆写字楼、医院学校、食品饮料、医药化工、温泉洗浴、冷却塔循环水、锅炉循环水箱及旧建筑贮水箱改造更新等场景。
Product Details
一、产品概述
装配式搪瓷钢板水箱（简称搪瓷水箱）是采用Q235钢板冲压成标准板块、经高温烧结搪瓷后现场螺栓组装的模块化储水设备，执行JC/T658.1标准。与镀锌水箱相比，搪瓷水箱箱体结构及装配方式相同，其差异在防腐方式不一样——搪瓷水箱经高温烧结，使水箱板面形成致密釉层，与钢板界面离子之间互相渗透，混合形成厚度约200～300微米的扩散层，加大了搪瓷面的附着强度。瓷面光滑，容易清洗，且耐腐蚀，钢板组装结构，不易变形、抗震性强、抗冲击力大，通过长时间的广泛使用，显示出良好的效果。
二、工作原理
搪瓷钢板水箱按标准模块拼装成型，水压由箱体板块、加强板及内部拉筋共同承担。其核心特征在于搪瓷防腐层：Q235碳钢板经剪板下料、模具拉伸、切边落角、翻边成型、四角焊接、冲孔、喷砂除锈后进入搪瓷工序，经高温烧结在板面形成致密釉层。釉层与钢板界面离子互相渗透，形成200～300微米厚的扩散层，使搪瓷面附着强度高、瓷面光滑、耐腐蚀、易清洗，从而实现长期稳定储水。
三、产品特点
- 水质洁净卫生，不污染饮用水——搪瓷水箱内部瓷面洁白光滑、材质安全无毒，不滋生细菌、不产生铁锈杂质，无有害物质析出，长期储水水质稳定，符合二次供水卫生标准；
- 结构坚固耐用——水箱板块连接位置均配置专用加强板和不锈钢内部拉筋结构，搭配底部槽钢承重底架与内部搪瓷补强板，整体受力均匀，抗震抗压性能好，长期使用不变形、不松动、不破损；
- 现场装配式组装——采用标准模块板块工厂预制生产，现场直接螺栓拼装，安装简单、施工速度快，不受场地环境、空间大小限制，适配各种大小容积及异形场地；
- 抗冲击抗震性能好——特制搪瓷层硬度高、抗冲击能力强，钢板基材组织结构紧实、结构强度高，抗震抗风压性能优异，使用寿命长；
- 耐酸、耐碱、耐腐蚀——瓷面耐腐蚀，可适配各类酸碱性液体储存工况；
- 不漏、不渗、密封性能好——板块拼接缝隙之间采用高品质专用橡胶条密封防护，搭配高强度螺栓紧固连接；
- 储存热水优于其他水箱——储存热水需采用耐热胶条；
- 内部平整光滑，清理方便。
四、规格参数表
表1 搪瓷钢板水箱板块厚度配板表
| 水箱高（mm） | 箱顶板厚（mm） | 侧板1段 | 侧板2段 | 侧板3段 | 侧板4段 | 侧板5段 | 底板厚（mm） | 槽钢底座 |
|---|---|---|---|---|---|---|---|---|
| 1000 | 2 | 3 | 3 | — | — | — | 3 | 10# |
| 2000 | 2 | 3 | 3 | 3 | — | — | 3 | 10# |
| 2500 | 2 | 3 | 3 | 4 | 4 | — | 4 | 10# |
| 3000 | 2 | 3 | 3 | 4 | 4 | — | 4 | 10# |
| 3500 | 2 | 3 | 3 | 4 | 4 | 4 | 4 | 10# |
| 4000 | 2 | 3 | 3 | 3.5 | 4 | 4 | 4 | 10# |
| 4500 | 2 | 3 | 3 | 3.5 | 4 | 4 | 5 | 10# |
| 5000 | 2 | 3 | 3 | 3.5 | 4 | 5 | 5 | 10# |
表2 搪瓷钢板水箱通用参数
| 参数项目 | 参数值 |
|---|---|
| 储水容积 | 1.0～1000 m³（可达2000 m³，高度可达6 m） |
| 标准模块尺寸 | 1000×1000／1000×500／500×500 mm |
| 主要材料 | Q235钢板双面酸洗搪瓷、镀彩防腐螺栓 |
| 搪瓷扩散层厚度 | 200～300 μm |
| 执行标准 | JC/T658.1 |
| 密封材料 | 三元乙丙橡胶条（热水工况用耐热胶条） |
| 底座 | 10#槽钢底架 |
| 配件 | 底座槽钢、内外爬梯、支撑、拉筋、法兰、液位计、胶条螺栓、浮球、堵漏等 |
| 保温材料 | 聚苯乙烯塑料（可选） |
表3 搪瓷水箱规格选用参考
| 项目 | 要求 |
|---|---|
| 标准板组合 | 1000×1000、1000×500、500×500三种 |
| 尺寸基数 | 长、宽、高选用以500mm为基数 |
| 检修通道 | 水箱四周应有不少于600mm通道，箱底及箱顶不少于500mm |
| 基础形式 | 混凝土底座／钢筋基础，宽度300mm、高度500mm、间距1m，水平度1/500 |
| 注水试验 | 关闭出水管和泄水管，打开进水管，放满为止，经24小时不渗水为合格 |
五、结构形式与材质
水箱整体采用标准化搪瓷钢板模块板块拼装组合成型，由搪瓷钢板板块、密封系统、内部加强结构、槽钢底架及附件组成。

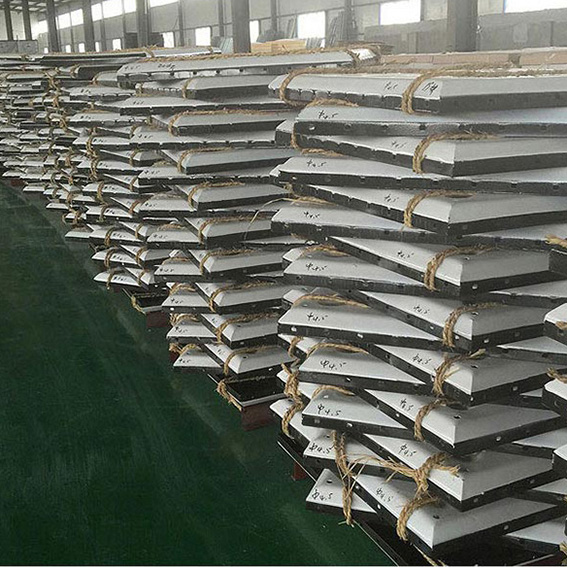

- 材质与工艺：主要材料为Q235钢板双面酸洗搪瓷。工艺流程为：Q235碳钢板剪板机下料→头续模具工件凸圆（方）拉伸→剪板机切齐四边→冲床落四角→二续模具工件翻边成型→四角焊接→冲孔→喷砂除锈→搪瓷→整体组装完毕；
- 结构：箱体底部配备专用槽钢底架作为承重支撑结构，稳固承接箱体整体重量；水箱内部加装搪瓷补强板强化结构承载力；板块拼接缝隙之间采用高品质专用橡胶条密封防护，搭配高强度螺栓统一紧固连接；
- 外形设计：板块的中部呈现凹弧度，提高了水箱承压能力，同时板块四周边缘设有凹缘，组装时不用角连接，具有柔韧性和灵活性；
- 防腐选项：水箱箱体及附件可采用镀锌、喷塑、喷铝、刷白环氧磁漆及环氧玻璃钢等方法，可依用户要求任选一种；保温采用聚苯乙烯塑料作保温材料。
六、应用范围
- 各类工业、民用建筑给水、暖通、消防系统；
- 公共建筑及民用住宅二次供水——宾馆、大厦、写字楼、饭店、学校科研教学楼、政府机关、部队营房、花园别墅、住宅小区、商业娱乐场所、医院医疗卫生机构、食品加工企业；
- 旧建筑贮水箱的改造或更新——改造施工条件便捷、拆装简单、改造成本可控，无需大规模土建改动；
- 食品、饮料、造酒、水处理行业；
- 医药、石油、化工行业——可适配各类酸碱性液体储存工况；
- 消防、人防、温泉洗浴、冷却塔循环水、锅炉循环水箱。
七、安装与维护
- 管路与通道——水箱的进水管、出水管及溢流管的管径、位置由设计决定；水箱四周应有不少于600mm通道，箱底及箱顶不少于500mm；
- 基础施工——混凝土底座钢筋基础：宽度300mm、高度500mm、间距1m，外部尺寸为宽度+400mm，水平度1/500；
- 组装——安装时箱底四周及箱底标准块之间的连接缝隙要座落在支座上；标准块之间夹橡胶垫，用螺栓连接；若水箱作为热水箱或膨胀水箱时，橡胶垫改为耐热橡胶垫；
- 注水试验——关闭出水管和泄水管，打开进水管，放满为止，经24小时（或2～3小时）不渗水为合格；
- 日常维护——搪瓷水箱内部平整光滑，清理方便；定期检查瓷面与密封条状态，避免磕碰损伤釉层。
八、选型建议
- 按容积和场地选型——常规容积覆盖1.0～1000 m³，既可直接选用定型标准化成品模块组合装配，也可根据现场场地尺寸、供水需求定制化生产；
- 按水质选型——生活饮用水场景选搪瓷水箱，瓷面卫生、不污染水质；酸碱液体储存工况可发挥其耐酸耐碱优势；
- 储水温度考虑——使用贮水温度4～65℃为宜；储存热水时须配耐热胶条；贮水温度高于此值时应于订货时提出，另行解决；
- 按高度选板厚——参照配板表，按水箱高度确定箱顶、各段侧板与底板厚度及槽钢底座规格；
- 按用途选附件——可根据需要配置底座槽钢、内外爬梯、支撑、拉筋、法兰、液位计、胶条螺栓、浮球、堵漏等配件；
- 选择正规厂家——选择正规、信誉良好的水箱厂家，能够提供相应的服务、技术支持和质量保证，确保水箱的正常使用。
