龙康装配式BDF板钢水箱

一、产品概述

装配式BDF水箱是采用食品级不锈钢与热镀锌钢板复合冲压成型、螺栓装配式安装的新一代储水设备。BDF三个字母分别代表材质与工艺组合：B（Stainless Steel）指食品级不锈钢内层，D（Galvanized Steel）指热镀锌钢板外层，F（Formed Composite Plate）指复合冲压成型工艺。三者结合形成”内防腐蚀、外抗压力“的双重保障体系，集卫生安全、结构高强、经济耐用、安装便捷于一体，是传统混凝土水箱、全不锈钢水箱的理想升级替代产品。

二、工作原理

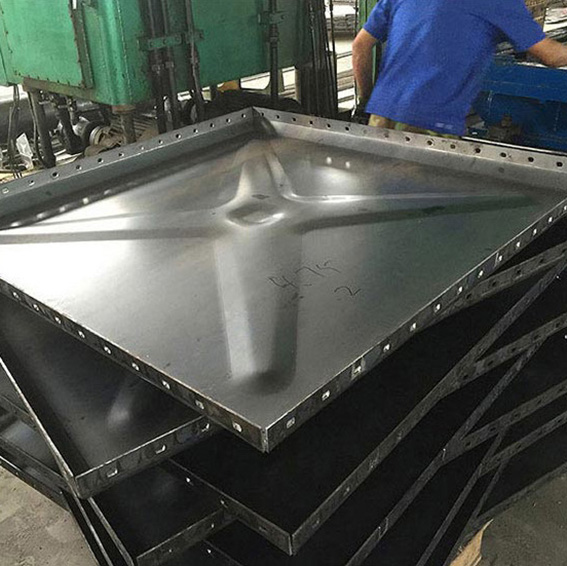

BDF板材由不锈钢板与镀锌钢板放在冲压床上一次模压成型，折边有90°角焊接式和45°角无焊接式，通过螺栓连接而成。接触水的一面是不锈钢薄板衬里，用来保证水质和防腐；外侧是较厚的镀锌钢板，用来提供整体强度和刚度。

水箱内部依靠板材自身的拱形结构分散水压，加强肋通常为竖向或横向交叉布置，配合热镀锌钢拉杆、支撑、圈梁，整体受力均匀，抗震、抗侧压、抗沉降。底部采用槽钢或工字钢底座，均匀分散荷载，确保地基不会因局部应力过大而沉降。密封采用专用EPDM密封胶条或食品级硅胶条，配合螺栓紧固力形成弹性密封，无焊接热应力导致的变形漏点。

三、产品特点

1. 不生锈、水质安全——内层食品级SUS304/316L不锈钢，无毒无味、耐腐抑菌、内壁光滑，不结垢、不滋生藻类；外层镀锌层隔绝外部腐蚀环境；
2. 结构牢固——模压板块采用加强筋设计，抗压强度高，可承受满载水压不形变；螺栓连接节点经过力学计算，整体抗震性能优于焊接水箱；
3. 无焊接、安装快——所有部件工厂预制，现场仅需拧紧螺栓，无需焊接、无明火，特别适合医院、学校等禁火区域，且施工噪音低，安装周期缩短60%；
4. 防腐耐用——外层镀锌层厚度≥80μm，耐盐雾腐蚀，双重防腐，使用寿命可达30年以上；
5. 维护简单——任意板块可单独拆卸更换，无需整体拆除；清洗时只需打开人孔，内部光滑易冲洗；
6. 经济性高——相比不锈钢焊接水箱，BDF水箱成本降低20%～30%；相比混凝土水箱，施工费用节省50%以上，后期维护费用极低；
7. 定制灵活——可根据场地尺寸设计非标高度，支持L型、U型等异形拼接，充分利用空间；容量从0.5吨到1000吨均可实现。

四、规格参数表

表1　BDF水箱板材规格

参数项	规格／说明
板材材质	BDF复合板（内层SUS304/316L不锈钢，外层热镀锌钢板）
内层不锈钢厚度	0.4～0.6 mm（部分规格0.4～1.5 mm）
外层镀锌钢板厚度	2.0～4.0 mm（常规3.0 mm）
复合板总厚度	2.4～4.4 mm
模块规格	3000×1000、2000×1000、1000×1000、1000×500、500×500 mm
板厚分档	1.5／2.0／2.5／3.0 mm（按荷载设计）

表2　BDF水箱技术参数

参数项	规格／范围
有效容积	10～1500 m³（可定制至1000 m³以上）
水箱高度	≤4 m
工作压力	常压（≤0.05～0.1 MPa）
适用温度	-20～60℃（0～60℃，热水需定制）
密封材料	食品级硅胶条／三元乙丙（EPDM）橡胶
连接螺栓	热镀锌高强螺栓（8.8级）
加强肋间距	≤500 mm（横向/竖向交叉）
接口	PN10法兰；顶设透气帽＋人孔≥600 mm；底设排污口
使用寿命	≥20～30年（正常使用维护）
安装周期	100吨以下水箱3～5天完成主体组装

表3　BDF水箱主要产品类型

类型	特点	适用场景
BDF装配式生活水箱	屋顶／地上安装，食品级304内胆	小区、学校、医院二次供水
BDF地埋式消防水箱	抗浮加强结构，埋深可达5m，顶部可绿化／硬化／行车	节省地面空间的消防储水
BDF保温水箱	聚氨酯／岩棉双层保温，-20℃环境稳定保热	酒店、公寓热水循环
BDF箱泵一体化泵站	水箱＋水泵＋控制柜＋管路集成，自动控制	占地小、节能30%+

五、结构形式与材质

水箱由BDF复合板材、密封系统、受力构件、底座四部分组成。

• 复合板材：采用3.0mm热镀锌钢板与0.4mm SUS304不锈钢复合模压而成，总厚度达3.4mm。内层不锈钢直接接触水体，符合食品级卫生标准，能避免水质二次污染；外层镀锌钢板通过锌层隔绝地下湿气与土壤腐蚀，同时提供高强度支撑，解决了纯不锈钢水箱抗外压能力弱的问题。顶板通常为3.0mm纯镀锌板；
• 复合板种类：
  • 90°角手工复合式——价格便宜，但不够牢靠、易漏水、不美观；
  • 四角焊接式——价格适中，易漏水、开裂；
  • 45°无焊接一次成型——密封性强，为当前主流；
• 密封与受力系统：密封采用耐水抗氧化的专用密封带，使用寿命可达50年以上；内部采用双倍拉筋设计，主受力点承载力成倍提升，相比传统不锈钢水箱的角钢加固方式更稳定；
• 模块化组合：板材通过45°一次成型工艺加工，无需现场焊接，可根据需求组装0.125～2000 m³的水箱，拆卸后还能重新组合；
• 底座：底部采用槽钢或工字钢底座，均匀分散荷载。

六、应用范围

1. 生活供水——住宅、写字楼、酒店、学校二次供水；
2. 消防供水——建筑消防、箱泵一体化地埋消防水箱，符合GB50974要求；
3. 工业用水——冷却、循环水（pH6～8）、食品加工用水；
4. 市政与公共——地铁站、管廊、服务区、加油站消防水、冲洗水、雨水回用；
5. 民用建筑——住宅小区、医院手术室恒压供水、病房热水系统、消防应急水箱；
6. 特殊场景——老旧小区改造、临时供水、海绵城市、人防工程、农业灌溉（清水）。

七、安装与维护

1. 前期准备——所有板材在工厂预制，现场组装，无需焊接；根据现场尺寸确定模块组合方案；
2. 基础施工——底部槽钢或工字钢底座均匀分散荷载，确保基础水平、平整；
3. 组装——现场螺栓连接，加强肋按≤500mm间距布置，内部拉筋与支撑就位；
4. 满水试验——出厂前逐块打压测试，单板承压0.6MPa无变形；整体组装后满水试验48小时无渗漏；
5. 日常维护——任意板块可单独拆卸更换，无需整体拆除；定期检查密封条老化情况，更换密封条或单块板材即可；
6. 交付验收——核对容积、接口位置、板材厚度与检测报告。

八、选型建议

1. 按安装方式选型——屋顶／地上安装选生活水箱；需节省地面空间、顶部可行车选地埋式消防水箱；需一体化供水选箱泵一体化泵站；
2. 按容积选型——容量10～1500 m³，现场尺寸受限时可采用非标高度或L型、U型异形拼接；
3. 按水质选材质——生活饮用水选内层SUS304；含盐水源、中水、氯离子偏高工况选内层316L；
4. 按荷载算厚度——外层镀锌钢板厚度2.0～4.0mm，按水箱高度和荷载计算，常规可选1.5／2.0／2.5／3.0mm；
5. 按环境选防腐与保温——腐蚀环境加强镀锌层与涂层；寒冷区域选聚氨酯保温层（50mm或80mm厚）外包彩钢板防护；
6. 基础与合规——由结构设计人员核定荷载；消防用途须按GB50974配置专用附件并满足验收要求。
