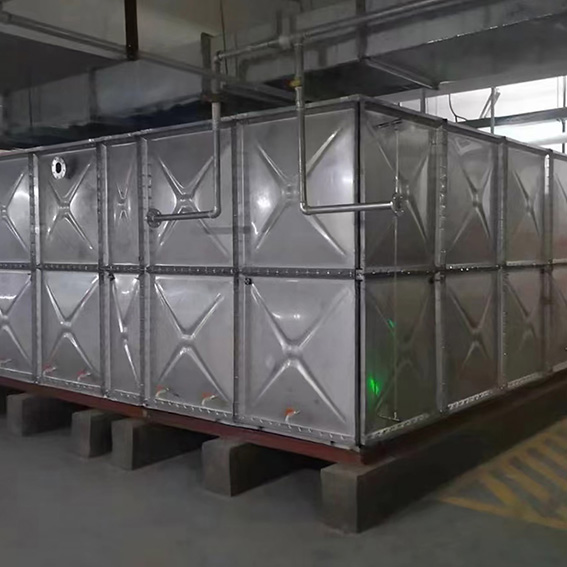

龙康装配式不锈钢水箱
龙康装配式不锈钢水箱又称组合式不锈钢水箱，采用食品级SUS304/SUS316L/SUS444不锈钢模压板块，现场通过螺栓装配或氩弧焊成型，执行国标图集12S101《矩形给水箱》，是混凝土水箱与玻璃钢水箱的主流替代产品。模压板冲压出50mm凸起作为加强筋，刚度较平板提高3～5倍，配合内部不锈钢主拉、斜拉、立柱及热镀锌槽钢底座，形成稳定的受力体系，可承受16吨/㎡顶部荷载。产品具有不锈蚀、水质洁净、密封可靠、安装便捷、易扩容、寿命长（15～20年）等优势，模块化拼接无需大型吊装设备，工期缩短50%以上，特别适合楼顶、地下室、设备机房等搬运受限位置。单块损坏可局部更换，箱体密封条无毒耐水、永久变形小，使用寿命可达30年以上。容积1～2000m³按需定制，板材从底板2.0～4.0mm到上层侧板1.5～2.5mm按水压梯度下厚上薄配置。产品可扩展为保温型与消防型，广泛应用于生活饮用水、消防储水、工业用水、循环冷却水及热水系统。
Product Details
一、产品概述
装配式不锈钢水箱又称组合式不锈钢水箱，是采用标准不锈钢模压板块现场拼装的矩形储水设备。箱体在工厂预制模块，现场通过氩弧焊焊接或螺栓装配成型，容积可从1m³做到几百上千立方米，执行国标图集12S101《矩形给水箱》，是传统混凝土水箱、玻璃钢水箱的主流替代产品。龙康装配式不锈钢水箱采用食品级SUS304/SUS316L不锈钢板材，物理化学性质稳定，对水质无污染，符合国家饮用水卫生标准，广泛用于生活饮用水、消防储水、工业用水及热水系统。
二、工作原理
水箱按模数化设计，由标准模压板块拼装成矩形箱体。模压板是将不锈钢平板经液压机冲压成带凸起的板块，凸起相当于加强筋，大幅提高板块的抗弯刚度：平板1m×1m×2mm在水压下容易弯曲变形，而带50mm凸起的模压板刚度提高3～5倍，同样厚度能承受更大水压；凸起还能减少板材共振，降低水泵振动噪音。模压板四周折边50mm，折边上冲螺栓孔，板块之间通过螺栓＋胶条连接，或采用氩弧焊密封焊接。
箱体内部设置不锈钢拉筋（主拉、斜拉、立柱）及支撑柱，防止充水变形；底部采用镀锌角钢或槽钢基础，均匀分散荷载。水压由箱体板块与内部支撑体系共同承担，实现安全储水。
三、产品特点
- 不锈蚀、水质洁净——采用SUS304或SUS316L不锈钢板材，耐腐蚀性强，不滋生细菌或藻类，避免二次供水污染；
- 结构稳固——采用冲压成型模板，强度高，配合热镀锌槽钢底座，可承受16吨/㎡的顶部荷载；
- 密封可靠——特种密封条与螺栓预紧力形成弹性密封，密封带无毒、耐水、弹性大、永久变形小，可使用30年以上；
- 安装便捷——模块化拼接，无需大型吊装设备，普通人工即可完成，工期缩短50%以上，特别适合楼顶、地下室、设备机房、室外地面等搬运受限位置；
- 易扩容——后期可通过增加模块灵活扩大容积，无需整体更换；单块损坏可局部更换；
- 寿命长——使用寿命长达15～20年，远超混凝土水箱（5～8年）和玻璃钢水箱（10～15年）；
- 可扩展功能——可提供保温型（聚氨酯整体发泡，密度不低于36kg/m³，厚度40～60mm可选）、消防型（按GB50974设计，配消防专用浮球阀、液位计远程信号接口、防虫网溢流管）。
四、规格参数表
表1 模压板标准尺寸
| 板块规格 | 尺寸（mm） | 凸起高度（mm） | 适用部位 |
|---|---|---|---|
| 1m×1m | 1000×1000 | 50 | 壁板、底板（主流） |
| 1m×0.5m | 1000×500 | 30 | 壁板调整层、顶板 |
| 0.5m×0.5m | 500×500 | 25 | 尺寸微调、拐角 |
注：水箱长宽高按1m模数设计最经济，非1m模数尺寸用0.5m板调整。
表2 模压板厚度参数（按部位分档）
| 部位 | 厚度（mm） |
|---|---|
| 顶板 | 1.5～2.0 |
| 上层侧板 | 1.5～2.5 |
| 中层侧板 | 2.0～3.0 |
| 下层侧板 | 2.5～4.0 |
| 底板 | 2.0～4.0 |
表3 不锈钢组合式水箱配板表（SUS304，焊接拼装式）
| 序号 | 水箱高（m） | 底板 | 边一 | 边二 | 边三 | 边四 | 边五 | 盖板 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 1.5 | 1.2 | 1 | — | — | — | — |
| 2 | 1.5 | 1.5 | 1.5 | 1.2 | 1 | — | — | — |
| 3 | 2 | 2 | 1.5 | 1.2 | 1 | — | — | — |
| 4 | 2.5 | 2.5 | 2 | 1.5 | 1.2 | 1 | — | — |
| 5 | 3 | 3 | 2.5 | 2 | 1.5 | 1 | — | — |
| 6 | 3.5 | 3 | 2.5 | 2 | 1.5 | 1.5 | 1 | — |
| 7 | 4 | 3 | 2.5 | 2 | 2 | 1.5 | 1 | — |
| 8 | 4.5 | 3 | 2.5 | 2.5 | 2 | 1.5 | 1.5 | 1 |
| 9 | 5 | 4 | 3 | 2.5 | 2 | 1.5 | 1.5 | 1 |
注：侧板从下到上排序；水深为水箱有效高度；按静水压力梯度选型，下厚上薄；热水或沿海氯离子高建议加厚一档或改用316L。
表4 通用技术参数
| 参数项目 | 参数值 |
|---|---|
| 有效容积 | 1～2000 m³（按需定制） |
| 板材材质 | SUS304／SUS316L／SUS444 |
| 单板尺寸 | 1000×1000／1000×500／500×500 mm |
| 板厚范围 | 1～3 mm（按容积和高度配置） |
| 工作压力 | 0.03～0.08 MPa（常压） |
| 适用温度 | -20～80℃ |
| 密封条材质 | 食品级硅橡胶／三元乙丙橡胶 |
| 连接方式 | 不锈钢螺栓＋密封胶条，或氩弧焊 |
| 常用附件 | 进水管接、出水管接、溢流管接、排污管接、人孔、扶梯 |
| 执行标准 | 12S101《矩形给水箱》、GB50974（消防）、GB/T17219（卫生评价） |
五、结构形式与材质
水箱由箱体模压板块、密封系统、内部拉筋支撑、基础底座、附件系统组成。
- SUS304（最常用）：生活饮用水、消防冷水，食品级，普通自来水环境首选；
- SUS316L：水质偏碱、氯离子高、海水、热水、化工介质，抗腐蚀更强，造价更高；
- SUS444：高氯离子工况，多用于沿海项目。
内部拉筋采用不锈钢主拉、斜拉、立柱组合结构；底座采用热镀锌槽钢或角钢基础并做防锈处理，配合规范的基础找平和支撑设计，从结构上保障防漏水、防渗漏的长期稳定性。附件包括进出水管接、溢流管接、排污管接、人孔、扶梯、液位计接口等。
六、应用范围
- 普通住宅、商住楼、写字楼、居民小区、机关、宾馆、学校、医院等生活、消防用水；
- 工矿企业生产、生活用水；
- 循环水、冷却水、热水供应系统用水；
- 屠宰场、食品厂等对卫生要求严格的场所（食品级材质，内壁氩弧焊或激光焊接后酸洗钝化）；
- 热水系统、温室大棚蓄热、养殖场保温供水（保温型）；
- 建筑消防验收场景（消防型，按GB50974设计制造）。
七、安装与维护
- 基础施工——水箱基础可采用混凝土条形梁或热镀锌工字钢；混凝土撑条组成整体基础平面，水平度公差不得大于5mm，对角线长度之差不得大于20mm；基础端面至墙壁（四面）水平距离均不小于300mm；
- 通道预留——箱体与墙面之间留出不小于800mm的检修通道，箱顶、箱底不小于500mm；
- 安装——箱底单元板块之间的连接缝要座落在支墩上；按图纸拼装后紧固螺栓；
- 试水验收——组装完毕关闭出水管和泄水管，打开进水管，放满水后24小时无渗漏水为合格；
- 日常维护——每年定期清洗消毒1～2次，检查密封条老化情况；单块损坏可局部更换。
八、选型建议
- 按容积和场地选型——水箱长宽高以500mm或1m为基数组合，推荐按1m模数设计以减少非标板块、降低造价；
- 按水质选材质——普通自来水环境选SUS304；水质偏碱、氯离子高、热水或化工介质选SUS316L；沿海高氯离子工况选SUS444；
- 按水深选板厚——按静水压力梯度选型，下厚上薄；热水或沿海条件下建议加厚一档；
- 按功能选配置——需保温选聚氨酯整体发泡或橡塑海绵保温层（厚度40～60mm）；消防用途按GB50974配置消防专用附件；需一体化供水可搭配专用水泵与智能变频控制柜；
- 基础与结构——由结构设计人员核定水箱向地面荷重，屋顶安装需配合规范基础找平和支撑设计。
