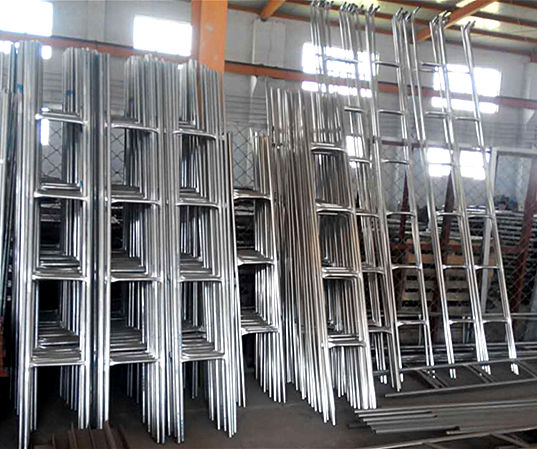

图二(内外爬梯)

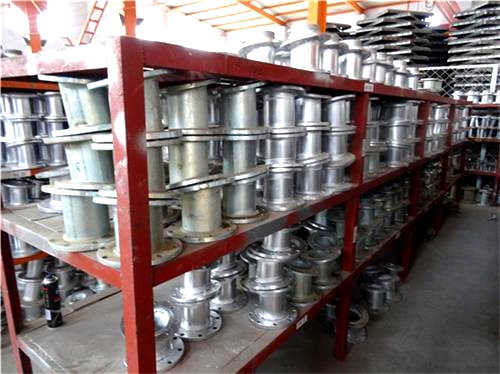

图三(法兰)

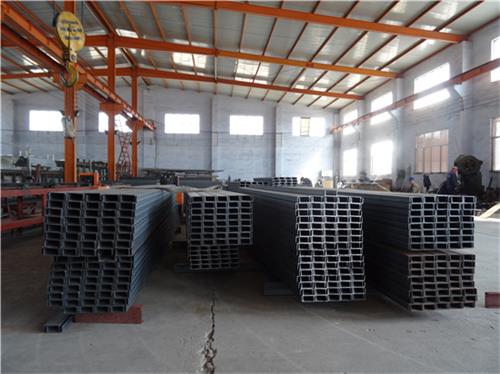

图四(槽钢)

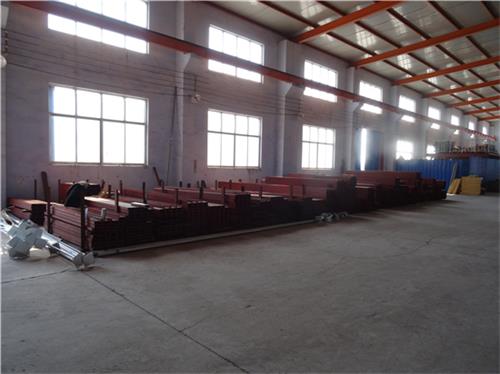

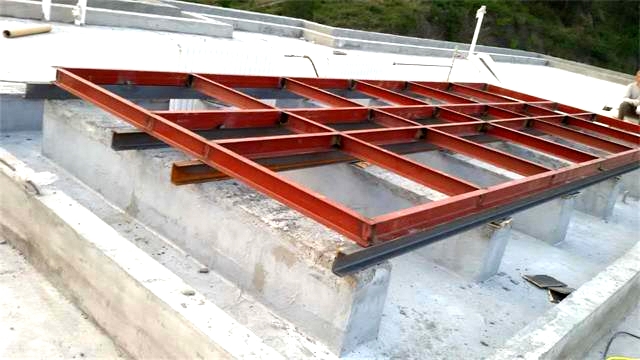

图五(槽钢底座)

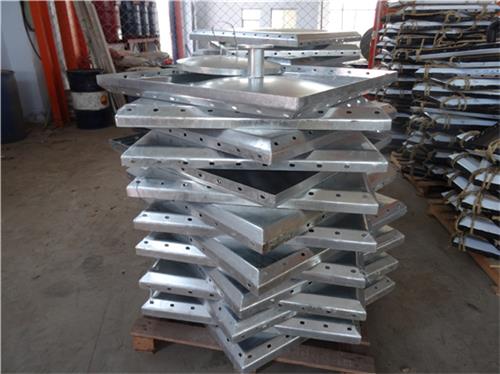

图六(水箱板)
四、主要生产设备准备
1、所需要的机具:氩弧焊机、电焊机、角磨机、等离子切割机、高频步冲机、空气压缩机、氩气瓶、电源箱等。
2、安装使用工具:活扳子、手锤、改锥、克丝钳、切割工具、焊接工具等。
3、测量工具:水平尺、钢卷尺、线坠、卡尺、角度尺、小线等。
五、水箱安装工艺流程
1、焊接底架
根据水箱板块尺寸确定槽钢的间距,首先将槽钢点焊固定,用水平尺校对,确保其平整然后再整体焊接。
2、固定底板
将经检测合格的水箱底板点焊在槽钢底架上,要求固定于底架的中部。
3、固定侧板
将经检测合格的水箱压制板按照顺序点焊在水箱底板上,每张板在固定以后,均应用水平尺和线坠检测垂直角度,确保无误后再点焊下一张,直至所有侧板点焊完成。
4、固定盖板
将经检测合格的水箱盖板固定在侧板上,盖板的中部与箱底之间加有立柱,以确保盖板的整体平整。
5、安装附件
按照水箱结构将内部拉杆固定完成,并安装内外梯,这个环节非常的重要,一定要仔细均匀的安装水箱的拉筋和支撑。

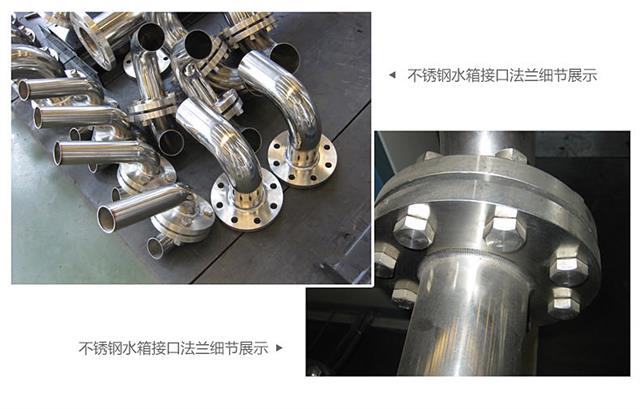

不锈钢水箱法兰接口图片

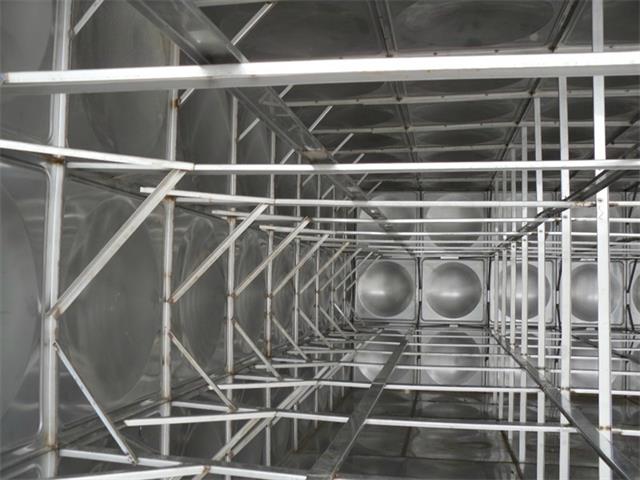

不锈钢水箱内部结构图
6.开孔按照图纸所示的位置及管径的要求开孔,并将各开孔的法兰短管点焊好,法兰的水平度与垂直度要符合要求。在安装法兰的过程中一定要仔细认真的开孔,并且将螺栓一步步的安装完成。
7、后,进行水箱的整体焊接,要求焊缝无砂眼、气孔、夹渣等缺陷。然后对水箱的整体进行检验查看。
六、密封性能试验
将焊接完成后的水箱用干毛巾把所有焊接部位擦拭干净,再给水箱注入水至标明的容量尺度,静置24小时后,再用干毛巾擦拭所有焊接部位,毛巾若无水湿现象则证明水箱施工合理。
七、不锈钢水箱安装工期
根据水箱施工工程及工地现场的实际安装条件而确定。
【不锈钢水箱简介】
不锈钢水箱是继玻璃钢水箱之后新一代水箱产品,其产品采用SUS304不锈钢板精工模压而成,造型美观、经济实用、主体以久不坏。不锈钢水箱与其它水箱相比,具有外形美观、重量轻、强度高、耐腐蚀、耐高温、水质清洁,防渗,抗震,永不生青苔,水质无二次污染,安装方便,无需维修,便于清洗等诸多优点。
不锈钢水箱常见的有不锈钢消防水箱,方形组合式水箱、立式圆形水箱、卧式圆形水箱。采用SUS304、SUS316L、SUS444等不锈钢板,冲压成型。一般冲压成三种尺寸,分别是1×1米、1×0.5米和0.5×0.5米三种,周边用钨极氩弧焊接,具有强度高、重量轻、成本低、环保卫生等特点。制造标准为国家建筑标准02s101设计图集。
不锈钢水箱展示图

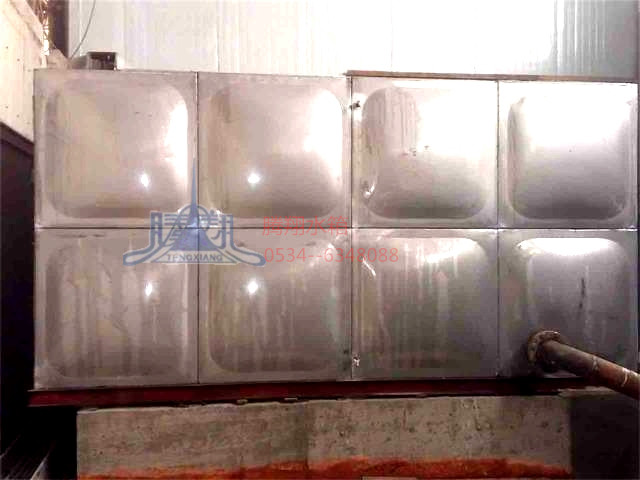

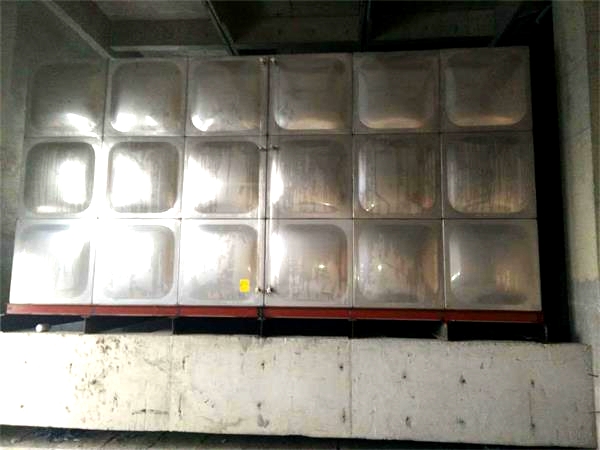

注意事项:不锈钢水箱主要是用来储存生活用水的设备,所以一般的情况下好只装生活用水,也可以装一些其他的溶剂,但是千万不能装一些碱性和酸性含量很大的液体,比如说盐酸、硫酸这些,都是不可以的。有些人还会习惯性的在水箱的顶部放些杂物,但是这些都是不好的,也不要让小孩子在水箱的外面敲打或者画图。一些维护的人员也要定时的观察水箱,如有任何问题要及时的反馈给厂家才行。还有不要经常打开入水的盖子,会污染水质的,不要以为不锈钢水箱不会长青苔不会污染水质你就不去清洗,这个也是不行的,每年还是要定时的去清洗一下,消一下毒的。 不锈钢水箱安装案例图片展示一(石家庄国际贸易城不锈钢水箱)

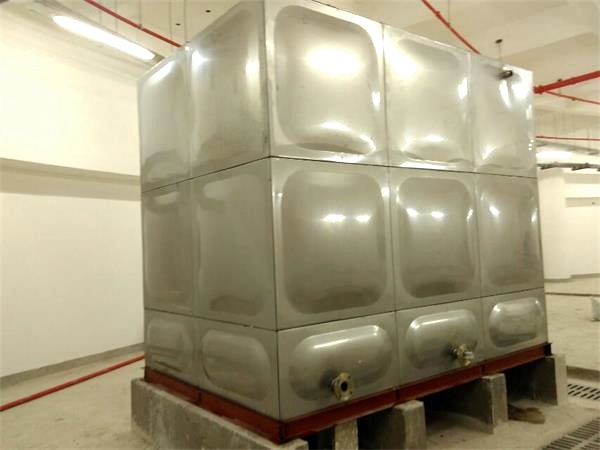

不锈钢水箱安装案例图片展示二
