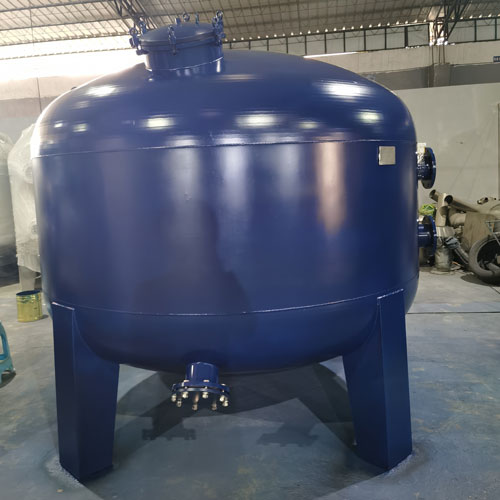

龙康石英砂过滤器（砂滤器）
龙康石英砂过滤器（又称石英砂机械过滤器）以石英砂为过滤介质，在一定压力下将浊度较高的原水通过滤层，有效截留水中悬浮物、有机物、胶体、泥沙及部分重金属离子，出水浊度可达3度以下，是反渗透、超滤设备的理想预处理装置。设备采用压力式运行，水流自上而下，罐体可选Q235碳钢、SUS304/316不锈钢及玻璃钢材质，滤料可配石英砂、无烟煤、锰砂、活性炭等。产品覆盖2～100m³/h全系列规格，具备过滤阻力小、截污容量大、反冲耗水少、可全自动控制等特点，广泛应用于工业循环水、中水回用、游泳池、食品饮料、原水及地表水处理等领域，支持按图定制与现场安装。
Product Details
一、产品概述
龙康石英砂过滤器（又称石英砂机械过滤器、砂滤器）是龙康环保装备股份有限公司（广州龙康机电设备有限公司）研发生产的水处理系统核心预处理设备。该设备利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒状石英砂过滤层，有效截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，最终达到降低水浊度、净化水质的效果，是一种高效过滤设备。
石英砂过滤器一般作为反渗透设备（RO）以及超滤设备（UF）的预处理，主要是对泥沙、胶体、金属离子以及有机物进行截留、吸附。常用滤料有石英砂、活性炭、无烟煤、锰砂等，广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。
龙康公司作为具有二十余年不锈钢、碳钢、玻璃钢和塑料材质容器制造及安装经验的高新技术企业，总部设在广州，在广州花都、湖北咸宁嘉鱼、海南、浙江、广西、江西等地设有生产基地，厂房总面积超过10万平方米，拥有贮罐成型设备、大型液压机、折弯机、剪板机、卷板机、高频缝焊机等加工设备，具备完整的过滤器罐体自主制造能力。
二、工作原理
龙康石英砂过滤器的运行可分为原水过滤和滤料清洗再生两个相对独立又同时进行的过程。二者在同一个过滤器的不同位置完成，前者动力依靠高位差或泵的提升，而后者则通过压缩空气完成。
石英砂过滤器是利用一种或几种过滤介质，常温操作、耐酸碱、抗氧化，PH适用范围为2-13。系统配置完善的保护装置和监测仪表，且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。在一定的压力下，使原液通过介质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。其内装的填料一般为石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用，过滤精度在0.005-0.01m之间，可有效去除胶体微粒及高分子有机物。
具体过滤过程为：设备是压力式的，当原水自上而下通过滤料时，水中悬浮物由于吸附和机械阻流作用被滤层表面截留下来；当水流进滤层中间时，由于滤料层中的砂粒排列得更紧密，使水中微粒有更多的机会与砂粒碰撞，于是水中凝絮物、悬浮物和砂粒表面相互粘附，水中杂质截留在滤料层中，从而得到澄清的水质。经过滤后的出水悬浮物可在5毫克/升以下。
石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行——滤料对原水浓度、操作条件、预处理工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。
三、内滤层构造
龙康石英砂过滤器内的滤料根据其比重和粒径的大小在罐体内科学有序地分布：比重小而粒径稍大的无烟煤放在滤床的上层，比重适中和粒径小的石英砂放在滤床的中层，比重大和粒径大的砾石放在滤床的下层。这样的配比保证了过滤器在进行反洗的时候不会产生乱层现象，从而保证了滤料的截留能力。
机械过滤器（含双滤料过滤器）的过滤材料具有足够的化学稳定性，各介质的相对密度和粒径有一定差别。由无烟煤与石英砂组成的双层滤料过滤器，所用无烟煤相对密度为1.4—1.6、粒径为0.8—1.8mm，石英砂相对密度为2.6—2.65、粒径为0.5—1.2mm；三层滤料过滤器除以上两种滤料外，还可采用锰砂、磁铁矿之类的重质矿石，其相对密度为4.7—5.0、粒径为0.5—4mm。
石英砂按粒径可分为：8-10mm石英砂 → 5-6mm石英砂 → 2-3mm石英砂 → 1-2mm石英砂规格分层级配。设备内部承托层一般自下向上分层铺设，最下一层承托层的顶部至少应高于配水孔眼100mm。
四、产品特点
- 结构紧凑——集混凝反应、过滤、连续清洗于一体，简化了水处理工艺流程，占地面积小、结构简单、安装操作灵活方便，降低了原水处理工艺多环节的能耗和人工管理费用，减轻了操作难度。
- 混凝反应效果明显——应用混凝反应机理和沉降机理，有效去除水中的悬浮物和胶体物质，有利于在砂滤区进一步降低出水浊度。
- 连续自清洗过滤——过滤介质自动循环、连续清洗，无需停机进行反冲洗。
- 降低悬浮物含量——配合微絮凝装置，进水最高SS≤mg/L的各种工业用水、城市生活污水、工业用水作为回用水，去除率≥90%，达到完美过滤效果。
- 特选材质，使用寿命长——罐体可选用Q235碳钢、不锈钢（304/316）、玻璃钢等多种材质，适应不同水质和工况。
- 过滤阻力小、比表面积大——滤料耐酸碱性强、抗污染性好，过滤速度快、过滤精度高、截污容量大。
- 自动化程度高——操作方式有全自动和手动两种形式，自动控制采用进口自动控制器及气、液动阀控制，操作简便易于维护保养。
五、规格参数表
表1 龙康石英砂过滤器 LK-SYSL 系列标准规格
| 型号 | 罐体规格 Φ×H（mm） | 流量（m³/h） | 滤速（m/h） | 反冲洗强度（m/h） | 滤层高度（mm） | 石英砂用量（T） | 罐体材质 |
|---|---|---|---|---|---|---|---|
| LK-SYSL-600 | Φ600×2170 | 2～3 | 8～10 | 36 | 1500 | 0.56 | Q235碳钢／不锈钢（304/316）／玻璃钢 |
| LK-SYSL-800 | Φ800×2270 | 4～5 | 8～10 | 36 | 1500 | 1.08 | 同上 |
| LK-SYSL-1000 | Φ1000×2450 | 6～8 | 8～10 | 36 | 1500 | 1.69 | 同上 |
| LK-SYSL-1200 | Φ1200×2570 | 10～12 | 8～10 | 36 | 1500 | 2.34 | 同上 |
| LK-SYSL-1500 | Φ1500×2700 | 12～16 | 8～10 | 36 | 1500 | 3.51 | 同上 |
| LK-SYSL-1600 | Φ1600×3200 | 16～20 | 8～10 | 36 | 1500 | 4.0 | 同上 |
| LK-SYSL-1800 | Φ1800×3360 | 20～25 | 8～10 | 36 | 1500 | 5.2 | 同上 |
| LK-SYSL-2000 | Φ2000×3450 | 25～32 | 8～10 | 36 | 1500 | 6.2 | 同上 |
| LK-SYSL-2200 | Φ2200×3560 | 32～38 | 8～10 | 36 | 1500 | 7.5 | 同上 |
| LK-SYSL-2400 | Φ2400×3750 | 38～45 | 8～10 | 36 | 1500 | 9.3 | 同上 |
| LK-SYSL-2500 | Φ2600×3860 | 45～50 | 8～10 | 36 | 1500 | 10 | 同上 |
表2 龙康石英砂／机械过滤器按处理流量选型
| 处理流量（m³/h） | 罐体规格 Φ×H（mm） | 进出水口径 |
|---|---|---|
| 2 | Φ500×2150 | DN50 |
| 3 | Φ600×2170 | DN50 |
| 5 | Φ800×2170 | DN50 |
| 8 | Φ1000×2450 | DN65 |
| 10 | Φ1200×2570 | DN65 |
| 15 | Φ1500×2700 | DN65 |
| 18 | Φ1600×2950 | DN80 |
| 20 | Φ1800×3150 | DN80 |
| 25 | Φ2000×3250 | DN100 |
| 30 | Φ2200×3350 | DN100 |
| 40 | Φ2400×3450 | DN125 |
| 50 | Φ2500×3550 | DN125 |
| 60 | Φ2600×3650 | DN125 |
| 70 | Φ2800×3850 | DN150 |
| 80 | Φ3000×4150 | DN150 |
| 100 | Φ3200×4350 | DN219 |
表3 石英砂机械过滤器通用工作参数
| 参数项目 | 参数值 |
|---|---|
| 进水浊度 | ≤10～20 NTU（常规工况） |
| 出水浊度 | ≤3 NTU（可达3度以下） |
| 工作压力 | ≤0.6 MPa |
| 工作温度 | 5～50℃（特殊温度可定做） |
| 运行流速 | 6～12 m/h |
| 水反洗强度 | 20～30 m/h |
| 气擦洗强度 | 15 L/m²·s |
| 填料高度 | 石英砂 600 mm（常规） |
| 石英砂规格 | 0.4～0.65 mm（不均匀系数 < 2） |
| 进水水压 | ≥0.04 MPa |
| 反冲洗进水水压 | ≥0.15 MPa |
| 进出口压力差 | 0.01～0.015 MPa |
| 运行方式 | 水流自上而下，压力式 |
表4 承托层分层配置（自下向上，如设备要求）
| 层次 | 滤料颗粒尺寸（mm） | 铺设厚度（mm） |
|---|---|---|
| 第1层 | 2～4 | 100 |
| 第2层 | 4～8 | 100 |
| 第3层 | 8～16 | 100 |
| 第4层 | 16～32 | 100 |
注：最下一层承托层的顶部至少应高于配水孔眼100mm。
表5 不同罐体规格的石英砂／活性炭装填量参考
| 罐体规格 Φ×H（mm） | 参考处理流量 | 石英砂用量 | 活性炭用量 |
|---|---|---|---|
| Φ500×1500 | 2～3 T | 390 kg | 110 kg |
| Φ600×1500 | 3～4 T | 560 kg | 160 kg |
| Φ800×1500 | 5～6 T | 1 T | 300 kg |
| Φ1000×1500 | 10 T | 1.6 T | 450 kg |
| Φ1200×1500 | 15 T | 2.3 T | 650 kg |
| Φ1500×1500 | 30 T | 3.5 T | 1 T |
| Φ1800×1500 | 40 T | 5 T | 1.5 T |
| Φ2000×1500 | 50 T | 6 T | 1.8 T |
注：上表以自来水作为过滤介质，仅供参考。
六、结构形式与材质
龙康石英砂过滤器由本体、布水装置、集水装置、外配管及仪表取样装置等组成。进水装置为上进水、挡板布水；集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构。设备本体外部配管配带阀门并留有压力取样接口，便于用户现场安装和实现装置正常运行。
罐体材质提供多种选择：
- Q235碳钢（A3钢）：可衬胶或涂环氧防腐，经济耐用，适用于工业循环水、原水预处理等；
- 不锈钢（SUS304 / SUS316）：卫生级，适用于食品、医药、纯水制备等行业；
- 玻璃钢（FRP）：由玻璃纤维缠绕制作，无味、抗腐蚀、抗紫外、抗臭氧，使用时间长达20年以上，独特的设计形成均匀的水流，过滤精度高，大出水精度可满足颗粒直径 < 20 微米。
滤料选择：可根据工艺要求填加不同的滤料，常用石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，还可配合活性炭用于吸附水中游离氯（吸附力达99%）。
七、应用范围
龙康石英砂过滤器运行可实现自动控制，过滤效率高、阻力小、处理流量大、反冲次数少，广泛应用于以下领域：
- 预处理用途——纯水、食品饮料水、矿泉水和电子、印染、造纸、化工行业水质的预处理，以及工业污水二级处理后的过滤；
- 深度过滤——中水回用系统、游泳池循环水处理系统的深度过滤，对工业废水中的悬浮物有很好的去除效果；
- 主要功能——水处理除浊、软化水、电渗析、反渗透的前级预处理，也可用于地表水、地下水，有效去除水中的悬浮物、有机物、胶体、泥沙等；
- 工业应用——电子电力、石油化工、冶金电镀、造纸纺织、制药透析、食品饮料、生活饮用水、工厂企业用水、游泳池等，可满足各行业液体过滤需要；
- 其他领域——冷却水处理、原水处理、造纸行业、灌溉行业、工业循环水处理等。
八、安装与维护
安装步骤
- 安装前检查土建基础是否按设计要求施工；
- 设备按设计图纸就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度；
- 将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度；
- 设备本体配管按编号区分后依设计图纸组装，组装前用干净抹布清洁管道内壁，组装后保持配管轴线横平竖直、阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）；
- 检查本体阀门开关灵活，有卡壳的情况及时整改；
- 设备本体配管完成后对阀组进行必要的支撑；
- 安装设备上配带的进出水压力表、取样阀等，进出水管道上如有流量探头座应用堵头堵住。
日常维护
- 定期监测进出口压差，当压差达到设定值（常规 0.01～0.015 MPa）时启动反冲洗；
- 反冲洗采用水反洗或气水联合反洗，反洗时间 15～30 分钟；
- 定期检查滤料层是否结块、流失，及时补充或更换石英砂滤料；
- 长期停用时应排空罐内积水，防止滤料板结。
九、选型建议
- 按处理水量选型——根据项目所需处理流量（m³/h）对应选择罐体直径，龙康过滤器覆盖 2～100 m³/h 以上单罐处理能力，流量需求大时可采用多罐并联；
- 按水质选材质——一般工业用水可选用 Q235 碳钢防腐罐体；食品、医药、纯水等卫生要求高的工况建议选用 SUS304/316 不锈钢罐体；腐蚀性强的水质可选用玻璃钢罐体；
- 按工艺选滤料——除浊、降 SS 为主时选石英砂单层或石英砂＋无烟煤双层滤料；需除余氯、有机物时叠加活性炭滤料；
- 配套系统——作为 RO、超滤的预处理时，建议”多介质/石英砂过滤＋活性炭过滤＋精密（保安）过滤”串联配置，以保护膜元件、延长膜寿命；
- 自动化配置——可选择全自动控制（进口自动控制器＋气液动阀）或手动控制，无人值守场合建议选用全自动并预留压差取样接口。
