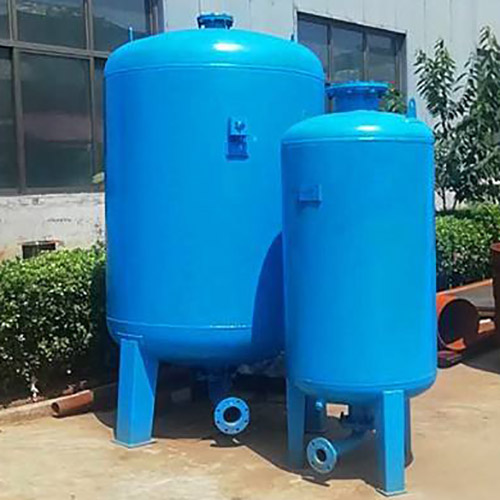

隔膜式气压罐
稳压罐—由罐体、气囊、接水口及排气口四部份组成。用于闭式水循环系统中，起到平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。直到气体压力与水的压力再次达到一致时停止排水。

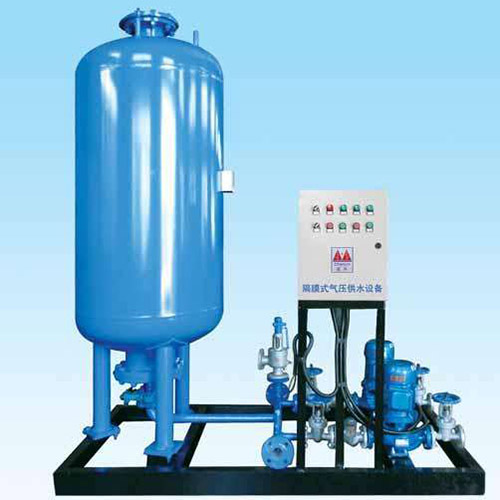

本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。
应指出，《建筑给水排水设计规范》GBJ15－88对生活变频调速给水设备水泵的启动频率未作规定，因此，在用水量较少时段内，对于气压罐的体积并非按照7小时、5小时、或者4小时计算的调节水量进行选择；应因地制宜，根据系统流量、水泵功率、建筑面积等多方面考虑合理布置。
工作原理
在气压罐内设定的p1、p2、p3、p4四个压力控制点中，每个压力点与控制继电器相连接，p1为气压罐设计小工作压力，p2为消防水泵启动压力，p3为稳压泵启动压力，p4为稳压泵停泵压力。当罐内压力为p4，消防给水管网处于较高压力状态，稳压泵和消防水泵均处于停止状态，随着管网渗漏或其他原因造成泄压，罐内压力从p4降至p3时，便自动启动稳压泵向气压罐补水，直到罐内管理达到p4时，稳压泵停止运转，从而保证了气压罐内消防储水的常备储存。若建筑物内发生火灾，随着灭火设备的开启用水，使气压罐内的水量减少，压力不断下降，当从p4迅速降至p2时，在发出警报的同时，输出信号到消防控制中心，自动启动消防水泵向消防给水管网供水，当消防水泵启动后，稳压泵便自动停止运转，消防增压稳压功能完成。
应用
稳压罐广泛应用于住宅、办公、科研、商业、饭店、医院、影剧院、体育馆等多层或高层民用和公共建筑的生活供水、消防供水；住宅小区、工厂、军事设施的生活、生产及消防供水：以及由于自来水水压上不去和不能设置屋顶水箱和拆迁改建扩建及已建成的单层、多层、高层住宅、公共建筑和工厂的生活污水、生产污水、消防供水。稳压气压膨胀水罐可用于暖气系统，代替屋顶膨胀水箱。
在消防中的作用
它的作用是维持系统的压力。当系统的压力变小达到一定值时，消防泵就会自动启动，增加系统的压力，当压力达到指定值时，消防增压泵就会停止，靠稳压罐维持系统的压力。
特点
稳压罐可代替建筑屋顶水箱、水塔及旧式气压水罐，该设备的主要特点为：①一次充气可保持长期使用，用户不需另外设置充气设备；②罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；③占地面积小、投资省、安装快、操作管理和维修方便；④省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；⑤能减弱水量噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；⑥灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；⑦自动控制使用方便、运行可靠；⑧能确保用水点和消火栓所需的供水压力，供水安全可靠。
产品的构造

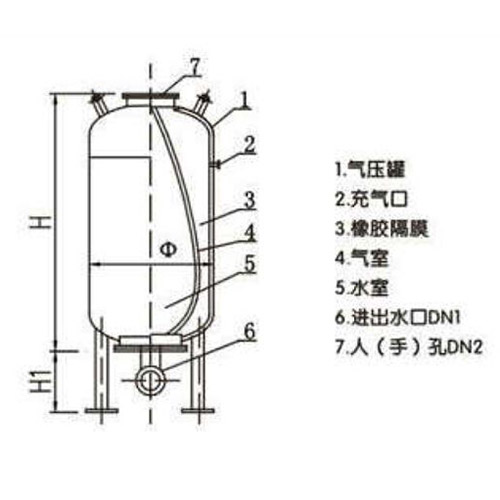

稳压罐由罐体、囊式橡胶隔膜、充气管阀、放气阀、进出水管、吊装环等组成
隔膜式气压罐的工作原理
稳压罐的工作原理
稳压罐是水泵可以进入睡眠的前提条件，利用水的压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失压缩气体膨胀可将水排除。压力罐主要由气门盖、充气口、气囊、碳钢罐体、法兰盘组成，当其连接到水系统上时，主要起一个蓄能器的作用，当系统水压力大于膨胀罐碳钢罐体于气囊之间的氮气压力时，系统水会在系统压力的作用下挤入膨胀罐气囊内，这样一是会压缩罐体于气囊之间的氮气，使其体积减小，压力增大；罐体于气囊之间是出厂时预充的氮气，罐体外面为烤漆层，进出水口直接用三通或金属软管连接到系统，排气阀接口可及时排出系统和气囊内的水溢出的空气，也可用闸阀直接关死，以免水从顶部溢出，防尘帽下面是充/放气口，可补充氮气或放掉一部分气体。二是会增加系统整个水的容纳空间，使系统压力减小，直到系统水的压力和罐体于气囊之间的氮气压力达到新的平衡才停止进水。当系统水压力小于膨胀罐内气体压力时，气囊内的水会在罐体于气囊之间的氮气的压力作用下挤出，补回到系统，系统水容积减小压力上升，罐体于气囊之间的氮气体积增大压力下降，直到两者达到新的平衡，水停止从气囊挤压回系统，压力罐起到调节系统压力波动的作用。
隔膜式气压罐的适用范围
隔膜式气压罐的特点
2、消除噪音：隔膜式气压罐可以有效的平缓水系统中的压力波动，自动消除管网；
3、使用时间长：橡胶可舒张20万次以上，一次冲气可以保持长久使用；
4、密闭性能好：罐体为密闭装置，不接触，保证水质不受外界污染。
隔膜式气压罐选型计算
一、容积计算
一般地，水泵每小时启动次数和功率的关系表如下：
| 电机功率（Kw） | 5.5Kw以下 | 5.5-7.5Kw | 7.5-22Kw | 22-55Kw |
| 启动次数（次/小时） | 30 | 20 | 12 | 8 |
1、有效容积Vesp计算公式如下：
Vesp=16.5×Q/n，其中，Q为水泵流量，n为每小时启动次数
2、根据水泵启停特性计算出有效容量系数
Z=(Pi+1.033)/(Pf+1.033)
其中，Z为有效流量系数，即已知水泵启停压力条件下，压力罐有效容量使用率比值。
Pi为水泵启动压力=实际扬程+管路损失+系统所需压力
Pf为水泵停止压力=一般为Pi+(1-2)kg/cm²
3、根据Vesp和Z计算出压力罐实际容量
Vt=Vesp/Z
二、压力等级选择
一般生活供水所用压力罐压力等级分为1.0Mpa，1.6Mpa和2.5Mpa
根据实际所选水泵的压力范围值正确匹配压力罐，压力罐压力等级必须大于水泵压力值。
隔膜式气压罐选型参数
如：生活管网变频供水恒压值为P1=0.5MPa，压力下限（水泵再启动压力）P2=0.15MPa，在正常情况下，假设管网夜间用水量为15L/h，在夜间水泵停止工作按7h（22:00－5:00）计算，用水量为105L，那么，如果气压罐在P1与P2压力范围内的调节水量大于105L，即可保证水泵睡眠7小时，因此，选用调节水量在略大于105L的气压罐是比较合适的，如选用调节水量大大超出105L（上述压力范围内）的气压罐，虽然水泵的间歇时间更长，但超过7小时已经开始进入用水阶段，延长睡眠时间已无意义，因此，不是气压罐体积越大效果越好。
假设需要选用的气压罐容积为V，气压罐预充压力为P2，则由波义耳（Robert Boyle）气体定律，在一定温度下气体压力（P）与容积（V）乘积等于常数的原理，
即PV = 定值，P1×V1=P2×V2=P×V
其中：P=气压罐预充气体压力
V=气压罐体积（也为初始状态预充气体的体积）
V1=系统压力为P1时气压罐气体的体积
V2=系统压力为P2时气压罐气体的体积
由以上可知：0.5V1=0.15V2=0.15V
V1=0.3V2 V2=V
气压罐的调节容积△V=V－V1=0.7V=105L
V=150L
即应该选用体积为150L的气压罐，因为气压罐型号的限制，所以按选大不选小和就近原则，来选择相应的良邦气压罐。热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型
V =
C =系统中水总容量（包括锅炉、管道、散热器等）
e =水的热膨胀系数（系统冷却时水温和锅炉运行时的高水温的水膨胀率之差），标准设备中e=0.0359（90℃）
P1=膨胀罐的预充压力 P2=系统运行的高压力（即系统中安全阀的起跳压力） V =膨胀罐的体积
| 不同温度下水的膨胀率 | |||||||
| 温度（℃） | e | 温度（℃） | e | 温度（℃） | e | 温度（℃） | e |
| 0 | 0.00013 | 40 | 0.00782 | 65 | 0.0198 | 90 | 0.0359 |
| 4 | 0 | 45 | 0.0099 | 70 | 0.0227 | 95 | 0.0396 |
| 10 | 0.00027 | 50 | 0.0121 | 75 | 0.0258 | 100 | 0.0434 |
| 20 | 0.00177 | 55 | 0.0145 | 80 | 0.029 | ||
| 30 | 0.00435 | 60 | 0.0171 | 85 | 0.0324 | ||
例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐
V = 38.3L
按选大不选小和就近原则，来选择相应的气压罐。
经验公式：
空调、热泵系统：5P以下机用2L；5-10P机用5L；10-18P机用8L；1P（匹）= 2.5KW
锅炉、热水器系统：
功率为1000Kcal/h的锅炉或热水器，其系统水总容积为10-20L；1Kcal/h（大卡/小时）= 1.163W
定压系统中（变频供水、恒压供水等膨胀罐的选型
为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：
V = K×Amax×
K =水泵的工作系数，随水泵功率不同而变化，具体见下表；1kw=1.341HP 1HP= 0.735kw
| P（HP） | 1-2 | 2-4 | 5-8 | 9-12 | ＞12 |
| K | 0.25 | 0.375 | 0.625 | 0.875 | 1 |
Amax =水泵的大流量（L/min）
Pmax =水泵的高工作压力（水泵停机时系统的压力）
Pmin =水泵的低工作压力（水泵启动时系统的压力）
Ppre =气压罐的预充压力
V =气压罐的体积
例如：一恒压供水设备水泵功率为4HP，水泵大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4HP时，K=0.375
V = K×Amax×= 0.375×120×= 80L
按选大不选小和就近原则，来选择相应的气压罐。
隔膜压力罐安装注意事项及维修保养
隔膜压力罐安装时注意以下事项 :
1、管路系统必须安装安全阀，压力公斤数与水泵和气压罐匹配；
2、通往气压罐的管道上需装闸阀门，可在调试和检修时使用；
3、稳压 泵在加压前，必须打开通往气压罐的阀门，使气压罐气囊内在自然压力前提下充满水，当确认补满水后再正常运行水泵；
4、在使用设备前，必须检查罐体的气压情况，隔膜压力罐的压力表指针读数需达到要求范围，底部及顶部连接膜片部位还有充气阀必须严密，有条件的地方可以选用浸没式测试，在压力不正常时不可开启泵阀，在达到要求气压时缓慢打开进水阀，使水充进罐内，压力指针达到工作压力后，需再次测量是否有漏气现象；
5、安装时不可打开气罐上任意一个阀门和法兰盖片，否则都会有危险和漏气现象，也会影响隔膜罐气囊的使用寿命。
隔膜压力罐保养：
隔膜压力罐应当每季度都要检测气压，具体检测方法可以根据罐子的用途和场地灵活运用。一般请专业的气压罐保养维修企业来做检测，如发现气囊破裂或罐子内无压力，需及时更换维修，否则系统运行将受到影响。非专业人员擅自打开或放水放气调试、检测所造成的气囊破损，不在保修之列，厂家可有偿服务。

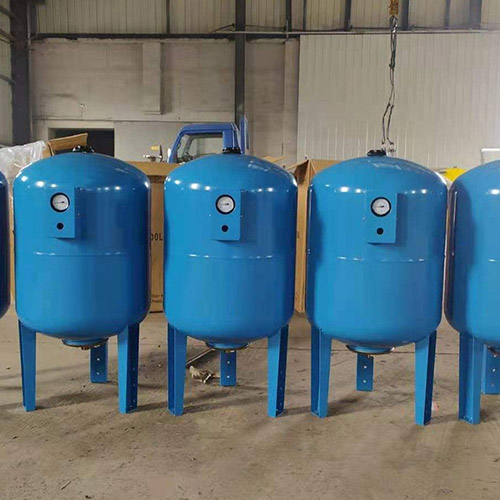

稳压罐
简介：
膨胀罐—由罐体、气囊、接水口及排气口四部份组成。用于闭式水循环系统中，起到平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水，当外界有压力的水进入膨胀罐气囊内时，密封在罐内的氮气被压缩，根据波义耳气体定律，气体受到压缩后体积变小压力升高，直到膨胀罐内气体压力与水的压力达到一致时停止进水。当水流失压力减低时膨胀罐内气体压力大于水的压力，此时气体膨胀水补排出。直到气体压力与水的压力再次达到一致时停止排水。
本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。
应指出，《建筑给水排水设计规范》GBJ15－88对生活变频调速给水设备水泵的启动频率未作规定，因此，在用水量较少时段内，对于气压罐的体积并非按照7小时、5小时、或者4小时计算的调节水量进行选择；应因地制宜，根据系统流量、水泵功率、建筑面积等多方面考虑合理布置。
工作原理
在气压罐内设定的p1、p2、p3、p4四个压力控制点中，每个压力点与控制继电器相连接，p1为气压罐设计小工作压力，p2为消防水泵启动压力，p3为稳压泵启动压力，p4为稳压泵停泵压力。当罐内压力为p4，消防给水管网处于较高压力状态，稳压泵和消防水泵均处于停止状态，随着管网渗漏或其他原因造成泄压，罐内压力从p4降至p3时，便自动启动稳压泵向气压罐补水，直到罐内管理达到p4时，稳压泵停止运转，从而保证了气压罐内消防储水的常备储存。若建筑物内发生火灾，随着灭火设备的开启用水，使气压罐内的水量减少，压力不断下降，当从p4迅速降至p2时，在发出警报的同时，输出信号到消防控制中心，自动启动消防水泵向消防给水管网供水，当消防水泵启动后，稳压泵便自动停止运转，消防增压稳压功能完成。
应用
稳压罐广泛应用于住宅、办公、科研、商业、饭店、医院、影剧院、体育馆等多层或高层民用和公共建筑的生活供水、消防供水；住宅小区、工厂、军事设施的生活、生产及消防供水：以及由于自来水水压上不去和不能设置屋顶水箱和拆迁改建扩建及已建成的单层、多层、高层住宅、公共建筑和工厂的生活污水、生产污水、消防供水。稳压气压膨胀水罐可用于暖气系统，代替屋顶膨胀水箱。
在消防中的作用
它的作用是维持系统的压力。当系统的压力变小达到一定值时，消防泵就会自动启动，增加系统的压力，当压力达到指定值时，消防增压泵就会停止，靠稳压罐维持系统的压力。
特点
稳压罐可代替建筑屋顶水箱、水塔及旧式气压水罐，该设备的主要特点为：①一次充气可保持长期使用，用户不需另外设置充气设备；②罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；③占地面积小、投资省、安装快、操作管理和维修方便；④省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；⑤能减弱水量噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；⑥灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；⑦自动控制使用方便、运行可靠；⑧能确保用水点和消火栓所需的供水压力，供水安全可靠。
产品的构造
稳压罐由罐体、囊式橡胶隔膜、充气管阀、放气阀、进出水管、吊装环等组成

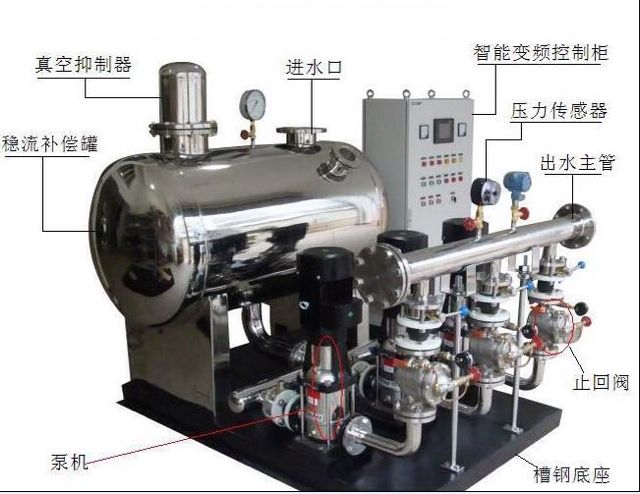

无负压稳压给水设备
充分利用市政水源本身压力势能，差多少，补多少，切实有效地、大限度地发挥了变频调速的节能效果；
大幅度地节省了基建投资并缩短了施工工期。
产品设计中很好地解决了接力增压供水方式带来的2大问题：
1)水泵大幅变工况运行问题。设计了全变频控制系统。可更好的适应于水泵在大幅工况运行问题。
2)特别配套设计了各种缓冲罐、水源罐，对市政水源有很好的缓冲与削峰补偿作用，避免对市政水源的过度抽吸。
产品设计充分考虑应用的灵活性，自适应性强，可满足不同用户具体工程应用要求的差异。
无负压供水设备工作条件
安装条件：具有足够承重能力的混凝土平台或能保证正常工作要求的平整地面
电源：TN-S制、3相5线、380V（+10%、-15%）、50Hz（±5%）、接地电阻小于4欧
环境：室内安装使用、0-40℃不冻结、90%RH以下不结露、无腐蚀、易燃、易爆气体
海拔1000m以下，5.9m/s（0.6g）以下
无负压供水设备特点
1、 无需建高位水箱、地面（地下）水池水箱-洁净卫生、高效、节能、节资
WFG系列无负压给水设备经济卫生、充分利用市政水源本身压力势能，大限度地发挥了变频调速的节能效果。实践证明：使用直联式无负压给水设备可节省50%以上的兴建水池费用，与其他供水设备相比，可节电20%-40%。
2、 运行噪声低
采用变频调速运行，特别是采用全变频控制系统，大部分时间特别是夜间处于低速低噪声运行工况。
3、 采用全密闭的兼有缓冲及动态补偿作用的隔膜罐，与目前市场上的普通无负压给水设备更有实际意义。并使控制系统得以简化。
4、产品先进，质量可靠，标准化程度高，通用性好
采用规范通用的控制系统技术方案，产品中关键零部件,如:电机、水泵轴承、变频器、调节器、PLC、和其他元器件采用了国际、国内名牌，还可换用任意厂商的相应部件，调试维修方便。
5、功能全、智能化程度高，自适应性强采用了先进的变频控制技术、软起动、有过载，短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下能进行信号报警、自检、故障判断等，还可根据用水量的高低自动调节供水流量。变频器故障时自动降级运行（成为工频自动给水设备），自动系统故障时，还可手动操作应急备用，赢得维修时间。
6、个性化设计、寿命长
若用户需要，可设计符合用户需要参数的设备及安装形式。可按要求选配各种通讯接口、协议，从而可连接各种人机界面、监控计算机、可与各种控制网络、通信网络相接，适用于特殊、复杂生活恒压变频供水设备。
